杜安环保QJB潜水搅拌器技术说明
1、供货范围：主机、安装支架等。
基本配置要求：电机防护等级IP68 轴承：SKF /FAG/NSK 轴：2Cr13不锈钢材质
2、技术要求
（1）潜水搅拌器转动平衡自如，无卡死、停滞、振动等现象；
（2）潜水搅拌器作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；
（3）潜水搅拌器采用双机械密封结构和唇形密封组织；
（4）潜水搅拌器引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；
（5）潜水搅拌器表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；
（6）潜水搅拌器油室内设有密封泄漏保护装置；
（7）潜水搅拌器引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；
（8）潜水搅拌器桨叶及转子采用动平衡试验，平衡精度为G6.3；
（9）潜水搅拌器定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。
3、结构设计

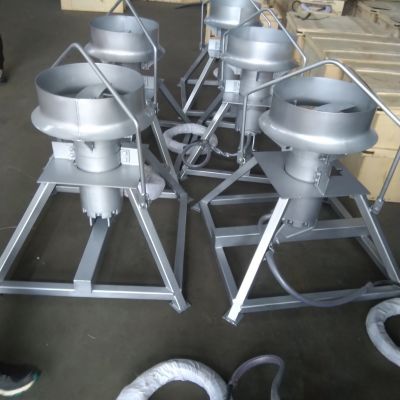

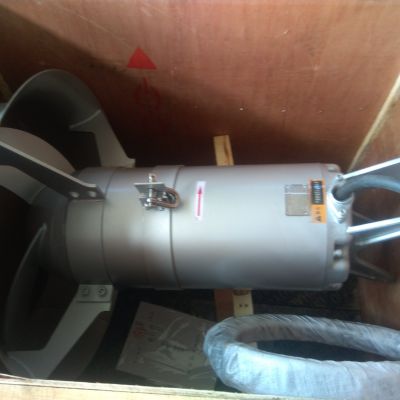

（1）主机
潜水搅拌器为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。
潜水搅拌器采用斜齿轮减速机结构，结构紧凑，体积小，重量轻，叶轮通过CFD软件优化设计，水力性能好。
（2）接线盒
接线盒与周围液体、电机部分充分密封隔离；
冷却：电机定子由周围的液体冷却。

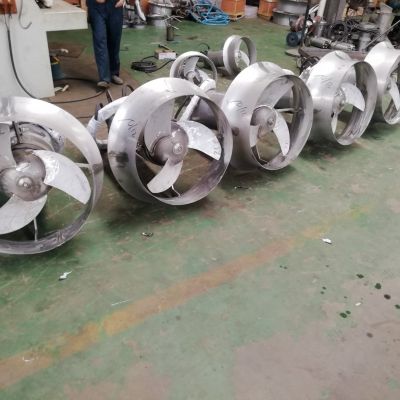

（3）叶片
潜水搅拌器叶片采用反扭曲曲线设计，使叶轮避免阻塞结渣。
（4）电机
电机绕组的绝缘等级为F等级，正常情况下，电机温度不超过80℃。电机防护等级采用IP68、较大工作温度155℃，允许温升100℃，并装入过热保护装置及泄漏监控。电机绕组的绝缘等级为F等级，正常情况下，电机温度不超过80℃。电机宜采用永磁高效电机，功率因数≥0.93。
（5）油室
润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个气囊装置以减少和降低油室内的压力上升。
（6）轴承
潜水搅拌器轴承的运行寿命大于80000小时；
考虑到轴承运行中的不利因素，选用的轴承寿命将高于上述值。
（7）轴密封
潜水搅拌器有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨。
（8）监测系统
定子绕组中装有两个热敏开关，热敏开关在125℃动作。
（9）材料
轴 2Cr13不锈钢
叶轮 304不锈钢
壳体 304不锈钢
导轨安装系统 304不锈钢
O型圈 丁晴橡胶
机械密封 碳化钨
潜水搅拌器主要组成部分：
设备主要组成部分（不限于此）：
装配完整的潜水搅拌器主机（搅拌叶轮、轴、电机等）；

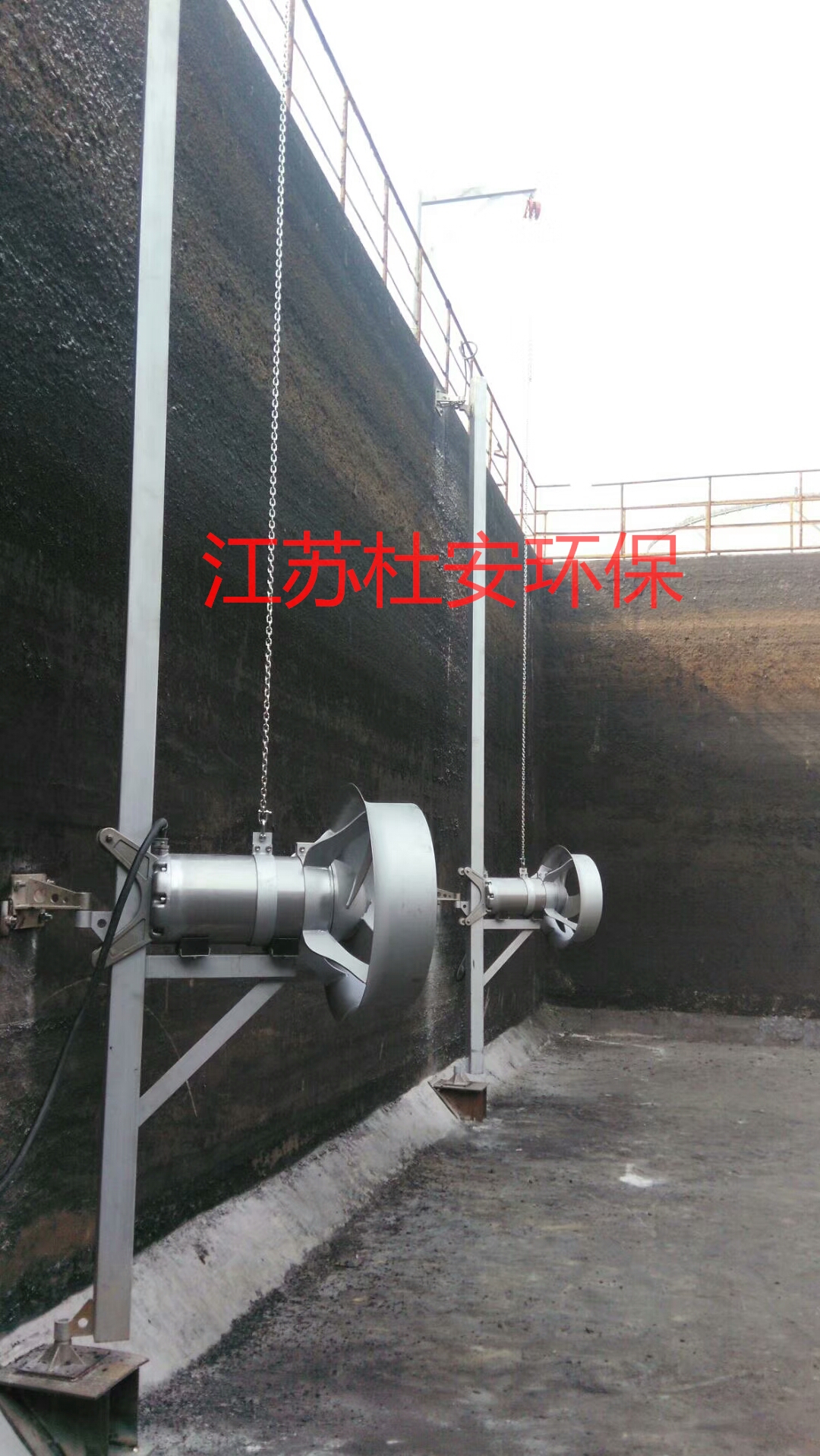

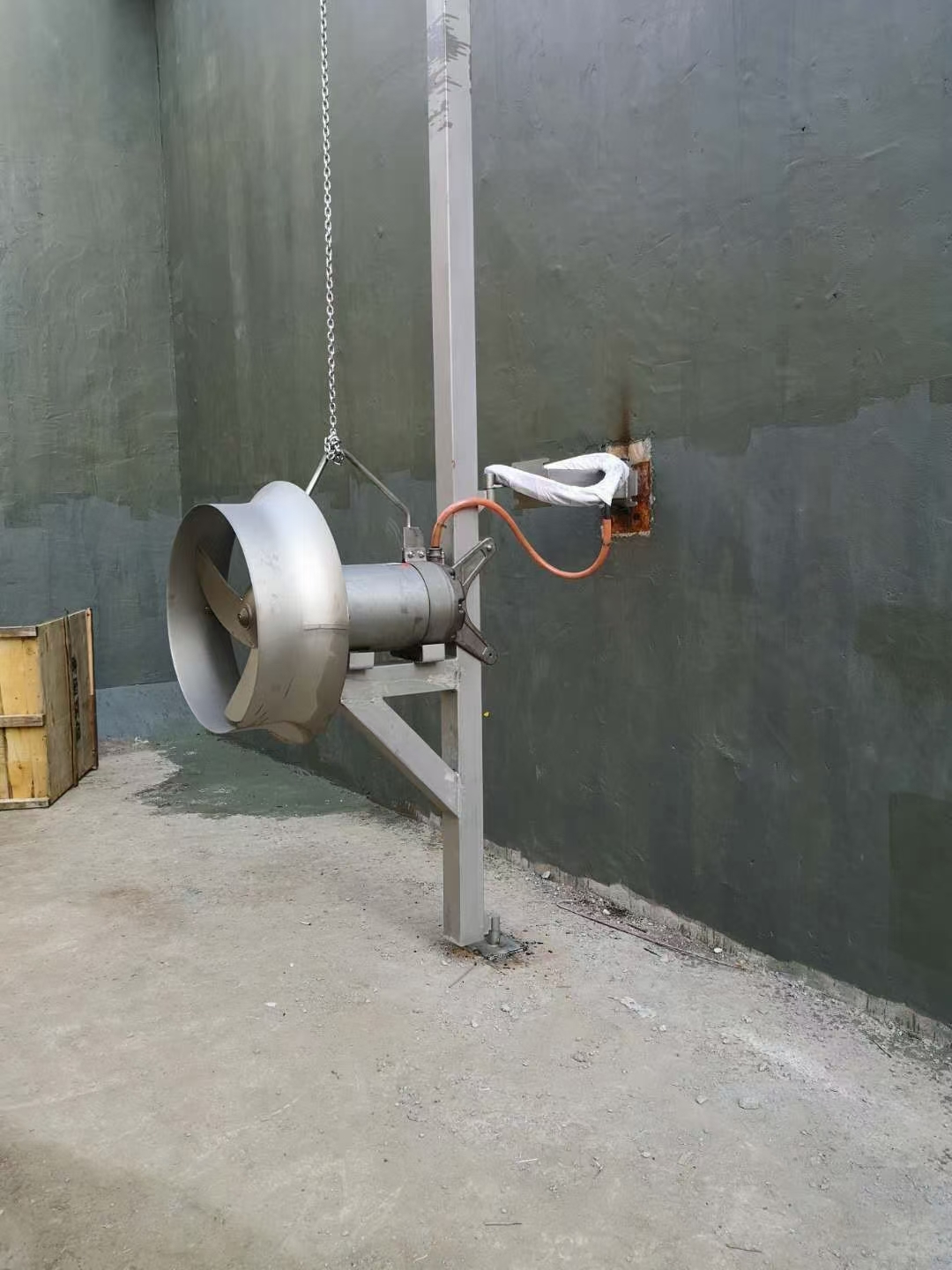

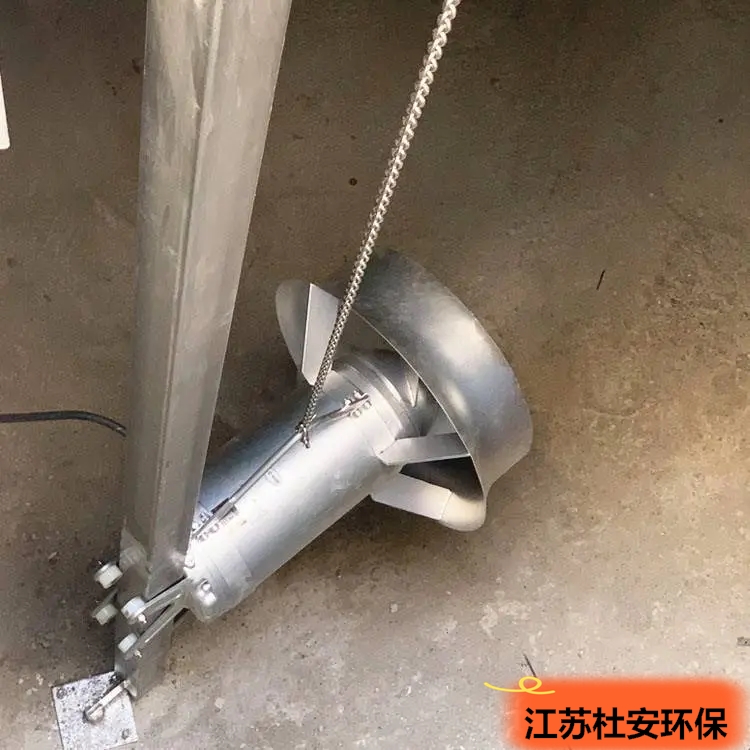

导杆、提升链、支撑件、手摇提升吊架等全套提升装置；
潜水电缆及保护套、接头、紧固件、吊环等；
现场电缆接线箱；
电机泄露保护器；
过热保护器
化学/地脚螺栓

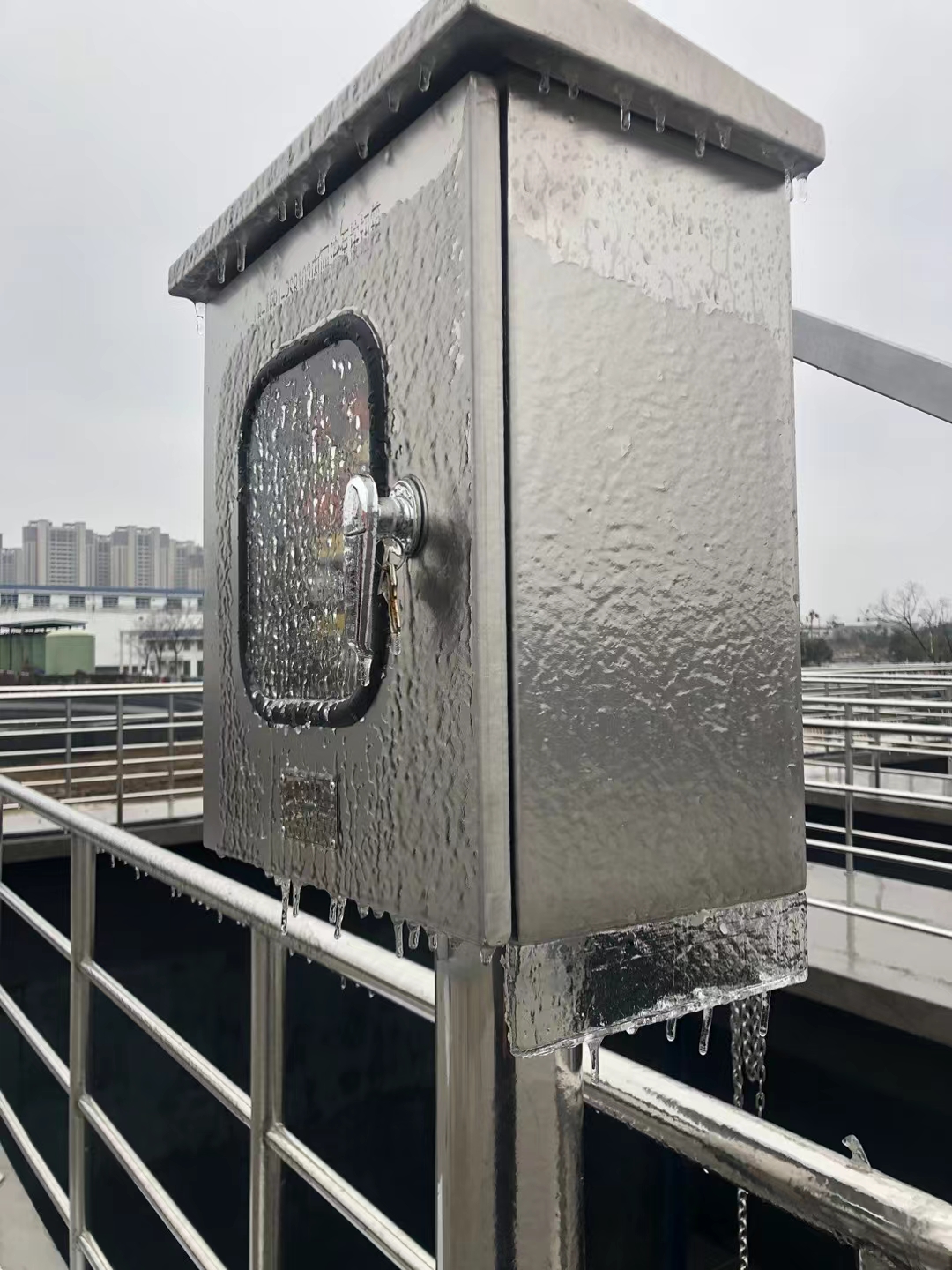

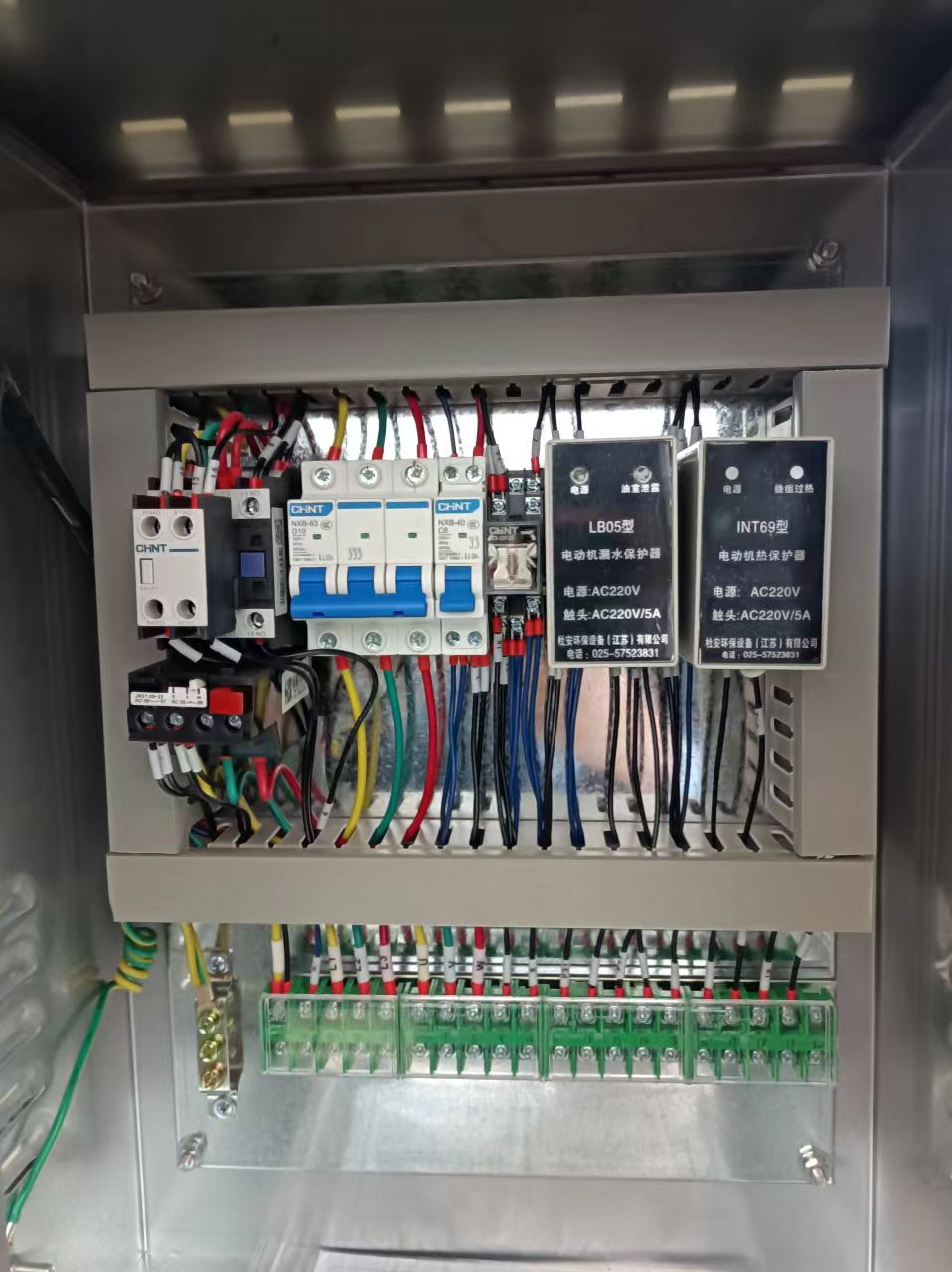

现场控制箱
潜水搅拌器型号参数：|
高速潜水搅拌机技术参考 |
|||||
|
潜水搅拌器型号规格 |
电机功率（kw） |
额定电流（A） |
叶轮转速(rpm) |
叶轮直径(mm) |
推力(N) |
|
QJB0.85/8-260/3-740 |
0.85 |
3.1 |
740 |
260 |
156 |
|
QJB1.5/6-260/3-980 |
1.5 |
4 |
980 |
260 |
219 |
|
QJB1.5/8-400/3-740 |
1.5 |
5.4 |
740 |
400 |
600 |
|
QJB2.2/8-320/3-740 |
2.2 |
7.9 |
740 |
320 |
750 |
|
QJB3/8-400/3-740 |
3.0 |
9.5 |
740 |
400 |
920 |
|
QJB4/6-400/3-980 |
4.0 |
10.3 |
740 |
400 |
950 |
|
QJB4/12-620/3-480 |
4.0 |
13 |
480 |
620 |
1100 |
|
QJB5/12-620/3-480 |
5 |
17 |
480 |
620 |
1800 |
|
QJ7.5/12-620/3-480 |
7.5 |
24 |
480 |
620 |
2600 |
|
QJB10/12-620/3-480 |
10 |
32 |
480 |
620 |
2900 |
|
QJB15/12-620/3-480 |
15 |
34.5 |
480 |
620 |
3600 |
