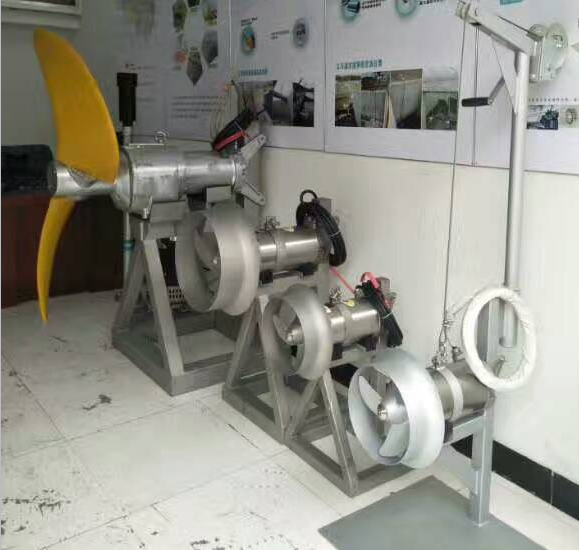

潜水搅拌机技术说明：
1、供货范围：主机、安装支架等。
基本配置要求：电机防护等级IP68 轴承：SKF /FAG/NSK 轴：2Cr13不锈钢材质
2、技术要求
（1）潜水搅拌机转动平衡自如，无卡死、停滞、振动等现象；
（2）潜水搅拌机作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；
（3）潜水搅拌机采用双机械密封结构和唇形密封组织；
（4）潜水搅拌机引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；
（5）潜水搅拌机表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；
（6）潜水搅拌机油室内设有密封泄漏保护装置；
（7）潜水搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；
（8）潜水搅拌机桨叶及转子采用动平衡试验，平衡精度为G6.3；
（9）潜水搅拌机定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。
3、结构设计
（1）主机
潜水搅拌机为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。
潜水搅拌机采用斜齿轮减速机结构，结构紧凑，体积小，重量轻，叶轮通过CFD软件优化设计，水力性能好。
（2）接线盒
接线盒与周围液体、电机部分充分密封隔离；
冷却：电机定子由周围的液体冷却。
（3）叶片
潜水搅拌机叶片采用反扭曲曲线设计，使叶轮避免阻塞结渣。
（4）电机
电机绕组的绝缘等级为F等级，正常情况下，电机温度不超过80℃。电机防护等级采用IP68、较大工作温度155℃，允许温升100℃，并装入过热保护装置及泄漏监控。电机绕组的绝缘等级为F等级，正常情况下，电机温度不超过80℃。电机宜采用永磁高效电机，功率因数≥0.93。
（5）油室
润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个气囊装置以减少和降低油室内的压力上升。
（6）轴承
潜水搅拌机轴承的运行寿命大于80000小时；
考虑到轴承运行中的不利因素，选用的轴承寿命将高于上述值。
（7）轴密封
潜水搅拌机（潜水推进器）有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨。
（8）监测系统
定子绕组中装有两个热敏开关，热敏开关在125℃动作。
（9）材料
轴 2Cr13不锈钢
叶轮 304不锈钢
壳体 304不锈钢
导轨安装系统 304不锈钢
O型圈 丁晴橡胶
机械密封 碳化钨
潜水搅拌机工艺说明：
（1）工作条件
介质 污水处理厂进水、污泥等
pH值 7-9
介质温度 5～38℃
户外温度 －10℃～50℃
户外湿度 ＞90%
QJB22/2-620/3-480S大功率潜水搅拌机检查及验收：杜安环保每台潜水搅拌机出厂前都做以下试验（不限于此）：
外观检验；
潜水搅拌机的运行状态试验；
潜水电机内腔的气压试验；
潜水电机各项指标的测定。
潜水搅拌机中承受工作压力的零部件均进行历时 3min 的水压试验而无渗漏，
试验压力为1.5 倍的工作压力，但不低于0.2MPa。
现场调试及验收工作：
现场设备安装后，潜水搅拌机进行清水和排泥水运行试验，检测性能参数，确保设备符合技术要求，运行过程中满足：电机电流不超过额定电流；潜水搅拌机运行平稳无异常声响和振动；所有密封部位无漏油漏水现象；潜水搅拌机在导杆上滑行无卡滞现象, 导轨及吊架不变形。
