杜安环保设备（江苏）有限公司

       QJB18.5/12-620/3-480S污泥搅拌器技术协议


       QJB18.5/12-620/3-480S污泥池搅拌器技术说明

潜水搅拌机技术要求。

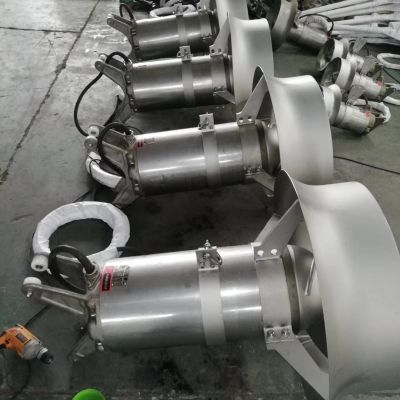

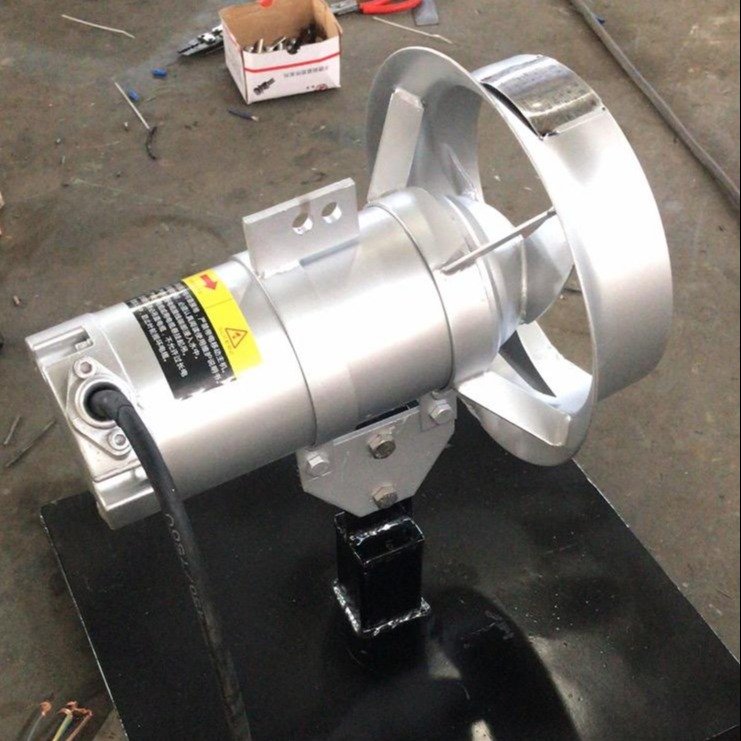

杜安环保潜水搅拌机为成套装置，包括电机、轴承、机械密封、搅拌轴、桨叶、水下密封电缆、导杆、起吊架、手摇绞车、钢丝绳、转向、紧固件等有效和常规运行所必需的安装附件。

杜安环保提供潜水搅拌机正常运转所需的一切附件，保证工艺正常运行。

减速装置优先选用斜齿轮减速，不考虑摆线针轮减速。

供货单位需根据设计要求，进行设备参数复核选型。

二、性能及主要技术参数

1、工作条件

a.介质条件

介质温度:0℃-40℃

pH：6-9

b.环境条件

环境温度：-18～40℃

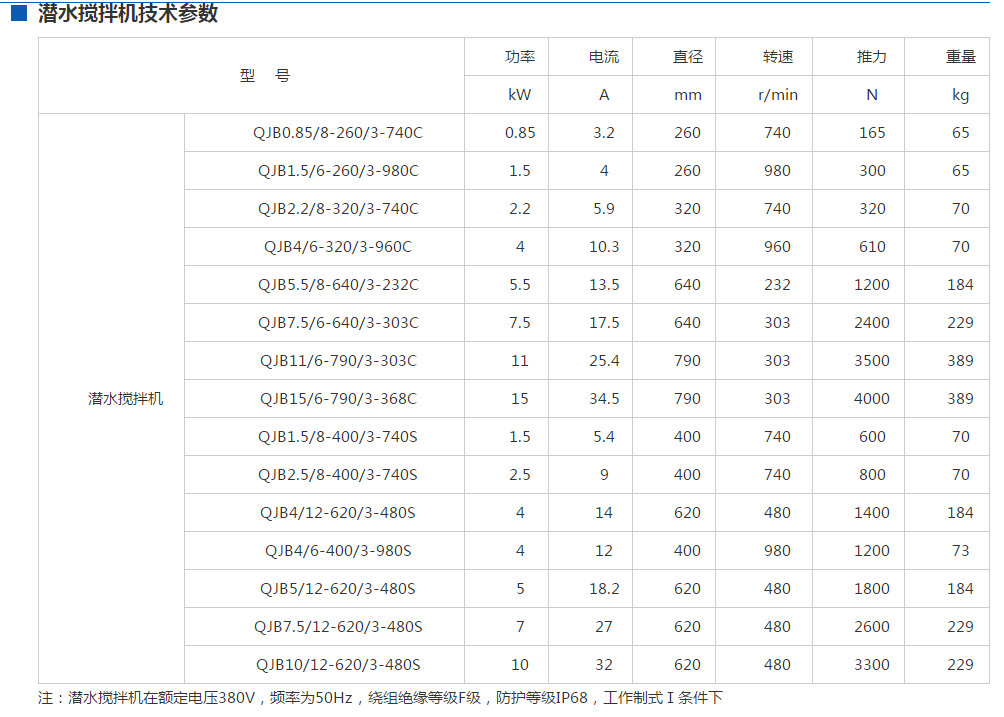

2、主要性能参数


       3、技术要求

（1）设备性能要求

1)杜安环保根据现场土建数据，充分考虑各反应池的池型介质浓度等条件对搅拌器做出选型，并提供潜水搅拌器选型推力配置表。

2)杜安环保潜水搅拌器具有大的推力。每台潜水搅拌机能在所安装池污水中工作，能推动污水流动和充分搅拌、混合污水。

3)电机能在全浸没条件下每日24小时连续运行、间歇运行和长期停止状态后恢复运行，潜水搅拌器在整个运行过程中保持平稳，运行时间至少为20000小时。

(2)设备结构要求

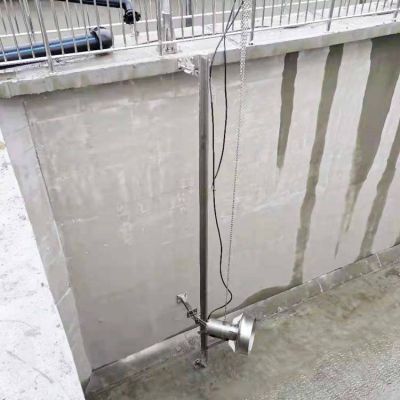

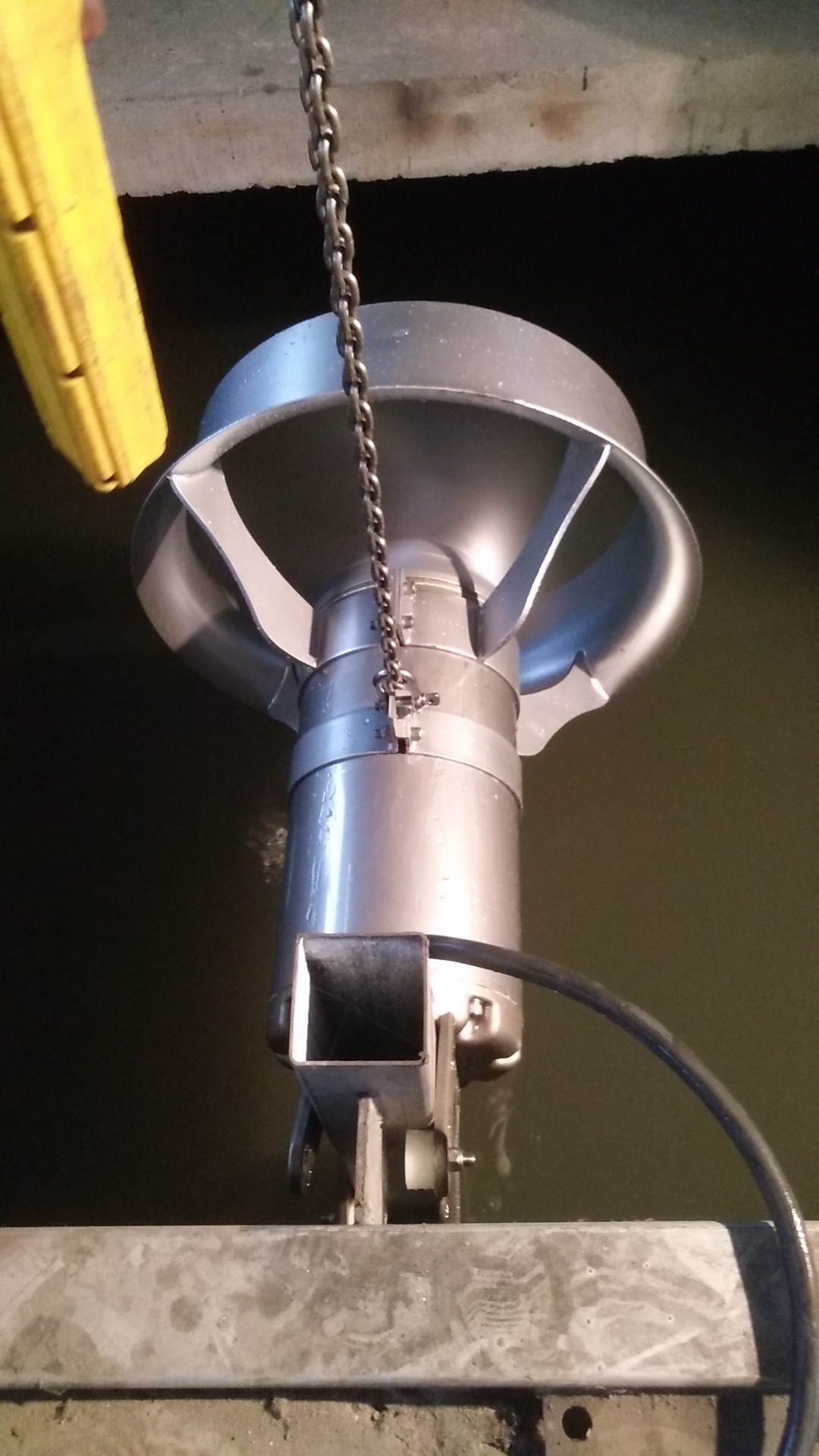

潜水搅拌器可以被提升和放下，并且可以方便地卸下进行检查或服务，而无需人员进入池子或井中。潜水搅拌器的整个重量应受力在一个支架上。潜水搅拌器及其附件和电缆，能够连续浸没在深度为20米的水下而不会损失其水密性。

电机：

为全铜线圈电机。电机的种类应鼠笼式感应电动机额定工作电压为三相380VAC，额定工作频率为50HZ，在设备性能参数表要求的工况下，电机能输出足够的转距使搅拌机正常运行。

电机允许电压的偏差范围为±10%。应提供一份能显示转矩、电流、功率因数、输入/输出功率和效率的性能图。该性能图还包括启动和无负载特性的数据。
       杜安环保潜水搅拌机及附属设备的供货范围包括：主机、提升导轨、提升链、水下电缆、安装提升（起吊）装置、基础螺栓等有效和充分运行所必需的附件。设备安装、检查、试验、拆卸和重新组装所必需的专用工具。设备运行和维护所需的备品备件。



潜水搅拌机出厂资料：

（1）设备的详图及说明，表明所有的安装尺寸及材料；

（2）详细设备的性能说明；

（3）ISO9000系列质量管理认证；

（4）安装、维修、运行手册；

（5）电气及控制接线图；

电机的性能曲线提供转矩曲线、电流、功率因数、输入输出功率和效率。此曲线也应包括在空载启动时的特性数据。

电机有足够的轴功率，以保潜水证搅拌机在其整个性能曲线范围内运行时不过载。

2)减震底座

减速电机是固定在一个带有减震装置的底板上，可以有效降低设备与构筑物产生的震动。

3)搅拌轴

搅拌轴是联结减速机与叶轮传递动力，为有效防腐，选用SS304材质（接液部分要求SS304不锈钢），以满足刚性和耐腐蚀，在轴的两端通过法兰实现联结。在出厂前经校直，以保证垂直度。

4)叶轮

潜水搅拌器的叶轮是水力平衡的无堵塞的曳后设计。满足设计要求，叶轮能适应污水介质，保证正常运行。

5)动力和控制电缆：

动力电缆的尺寸符合技术标准并提供足够的长度以接入接线箱，且不需要拼接。电缆外护套是低吸水性的防泄露氯丁橡胶，并且机械柔性能承受电缆进线处的压力。电缆自由终端在电机制造完毕时做好密封，使其在库存、运输、直至接至现场接线箱前有效防止潮气浸入。

6)电控装置

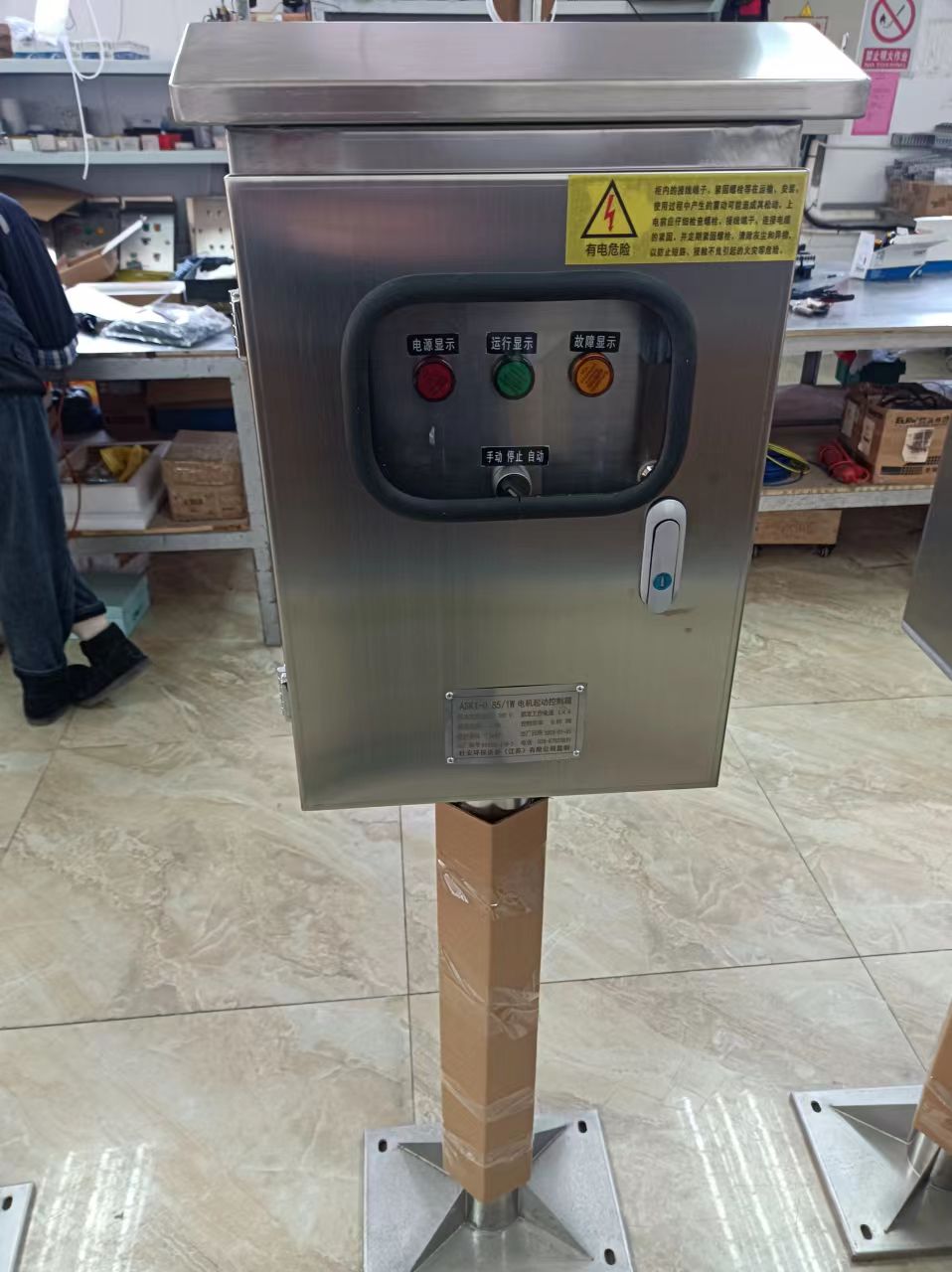

设备清单里明确配套的控制箱，由工艺设备配套供货，控制箱面板上设有电流电压表，还设有设备的起动、停机按钮、运行、停机、事故信号，就地-0-远程控制选择开关及急停按钮。在控制柜箱内设有断路器、接触器、热继电器及辅助继电器、PLC控制的输入接口、输出给PLC的运行、停机、事故状态、手/自动信号的接口。电控箱对每台电机设有短路和过载保护系统。

其它设备电控系统采用就近室内统一布置与管理的方式，由设计院进行统一设计（不随设备配套），杜安环保提供所供设备的电控要求，对具有专有技术的电气设备，随机配套，并做出技术说明。

(3)其他要求

潜水搅拌机附件包括以下内容，但不限于以下各项：

1）不锈钢铭牌牢固地固定在每台搅拌器明显的位置上，铭牌采用冲压数字标志。

2）提供不锈钢材质的地脚螺栓。

注明：所有不锈钢材质等级不低于SS304。

三、主要零件材料

潜水搅拌器主要零件材料按下表的规定

四、资料提交

遵照相关技术规范，江苏杜安环保提交以下信息资料：

1、提交潜水搅拌器装置的总体布置图，结构总装图，详细的技术规格，装配结构、零件材料和防护涂层说明，以及设备的外形尺寸和安装、维修运行所需的空间要求。

2、设备基础满足土建预留条件，核实相关预留预埋件。

3、提供样本及带有安装指导的中文版操作和维修手册。

五、备品备件

1、江苏杜安环保提供设备正常运行所需的足够的备品备件，提供特殊安装工具。

2、提供易损件和备品备件清单，供用户备案。

3、所有同种易损件和备品备件要有互换性。
