潜水推流器技术说明：
潜水推流器适用于污水处理厂和工业流程中搅拌含有悬浮物的液体，适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，用于循环及硝化、脱氮和除磷阶段创建水流等。
潜水推流器的结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长，叶片具有自洁功能，可防杂物缠绕、堵塞，与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀，电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保 护功能，使电机的工作更加安全可靠，机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质，适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
潜水推流器可在下列条件下正常连续运行：
1 一般介质温度不超过40°C；
2 介质的PH值在5-9；
3 介质密度不超过115KG/M^3；
4 低速推流器长期潜水运行，潜水深度一般不超过20米。
潜水推流器常见故障排除现场电气控制箱说明：
1）现场控制箱结构
控制箱室外支架式安装（带观察窗）
控制箱要求前检修，前开门
电缆进出线为下进，下出线方式
盘内塑料元件无卤素，CFC，阻燃，自熄
盘体材质：ASTM304不锈钢
防护等级：IP55
2）控制箱功能
现场控制箱用于控制设备的开/停，动力及信号电缆的转接。
现场控制箱内至少包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，故障信号转换装置，“急停”按钮等元件。
设备监控单元能将设备本体检测装置检测的信号转换成一个带转换接点开关量输出。
设备的手/自动转换、运行、故障等信号可整合至PLC系统。
（3）技术参数
工作电源：AC 380V 50Hz 三相五线制
辅助电源：AC 220V 50Hz
潜水推流器常见故障排除
|
故障现象 |
故障原因 |
解决办法 |
|
|||||||
|
振动或摇摆 |
淹没深度不够，形成旋涡，吸入空气； 池容量小，混合过于猛烈，造成叶轮不平衡； 导杆支撑安装基础松动； 多台设备相互干扰； 叶轮损坏 |
增加淹没深度； 选用与池容积相适宜的设备； 重新加固； 增加设备间距或设抗干扰板； 更换叶轮 |
|
|||||||
|
负载电流过大 |
液体粘性强或浓度高； 旋转方向错误； 叶轮阻塞； 导流罩与叶轮干涉 |
选用较大功率的设备； 变换旋转方向； 清除叶轮上的杂物； 调整叶轮与导流罩的间隙； |
|
|||||||
|
异常响声 |
导流罩与叶轮干涉 轴承损坏 |
调整叶轮与导流罩的间隙； 更换轴承 |
|
|||||||
|
定子超温报警 |
负载电流过大 定子超温报警损坏 电机损坏 |
按第2项解决办法； 更换定子超温报警装置； 检查电机性能 |
|
|||||||
|
油室泄漏报警 |
油室进水，油为乳化状 |
换油，3周后重新检查，如仍为乳化状，检查机械密封 |
|
|||||||
|

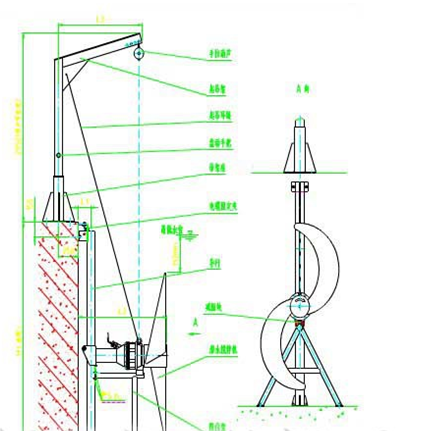

序号 |
型 号 |
H1(mm) |
H2(mm) |
L1(mm) |
L2(mm) |
L3(mm) |
配套安装系统 |
|||
|
1 |
QJB1.5/4-2500/2-36 |
85 |
750 |
150 |
890 |
1050 |
Ⅳ |
|||
|
2 |
QJB3/4-2500/2-38 |
85 |
780 |
150 |
920 |
1050 |
Ⅳ |
|||
|
3 |
QJB4/4-2500/2-42 |
85 |
800 |
150 |
920 |
1050 |
Ⅳ |
|||
|
4 |
QJB5/4-2500/2-56 |
85 |
850 |
150 |
920 |
1050 |
Ⅳ |
|||
|
5 |
QJB7.5/4-2500/2-63 |
85 |
900 |
150 |
970 |
1050 |
Ⅳ |
|||
|
6 |
QJB1.5/4-2200/2-38 |
85 |
780 |
150 |
890 |
1050 |
Ⅳ |
|||
|
7 |
QJB2.2/4-2200/2-42 |
85 |
800 |
150 |
920 |
1050 |
Ⅳ |
|||
|
8 |
QJB3/4-2200/2-48 |
85 |
820 |
150 |
920 |
1050 |
Ⅳ |
|||
|
9 |
QJB4/4-2200/2-56 |
85 |
850 |
150 |
920 |
1050 |
Ⅳ |
|||
|
10 |
QJB5/4-2200/2-63 |
85 |
900 |
150 |
920 |
1050 |
Ⅳ |
|||
|
11 |
QJB1.1/4-1800/2-38 |
85 |
780 |
150 |
860 |
1050 |
Ⅳ |
|||
|
12 |
QJB1.5/4-1800/2-42 |
85 |
800 |
150 |
860 |
1050 |
Ⅳ |
|||
|
13 |
QJB2.2/4-1800/2-48 |
85 |
820 |
150 |
860 |
1050 |
Ⅳ |
|||
|
14 |
QJB3/4-1800/2-56 |
85 |
850 |
150 |
890 |
1050 |
Ⅳ |
|||
|
15 |
QJB4/4-1800/2-63 |
85 |
900 |
150 |
890 |
1050 |
Ⅳ |
|||
|
16 |
QJB1.5/4-1600/2-48 |
85 |
820 |
150 |
860 |
1050 |
Ⅳ |
|||
|
17 |
QJB3/4-1600/2-56 |
85 |
900 |
150 |
890 |
1050 |
Ⅳ |
|||
|
18 |
QJB4/4-1600/2-63 |
85 |
900 |
150 |
890 |
1050 |
Ⅳ |
|||
|
19 |
QJB1.5/4-1400/2-48 |
85 |
820 |
150 |
860 |
1050 |
Ⅳ |
|||
|
20 |
QJB2.2/4-1400/2-56 |
85 |
850 |
150 |
890 |
1050 |
Ⅳ |
|||
|
21 |
QJB3/4-1400/2-63 |
85 |
900 |
150 |
890 |
1050 |
Ⅳ |
|||
|
22 |
QJB2.2/4-1100/2-87 |
185 |
930 |
150 |
860 |
1050 |
Ⅳ |
|||
|
23 |
QJB3/4-1100/2-115 |
185 |
1000 |
150 |
890 |
1050 |
Ⅳ |
|||
|
24 |
QJB4/4-1100/2-135 |
185 |
1050 |
150 |
890 |
1050 |
Ⅳ |
|||

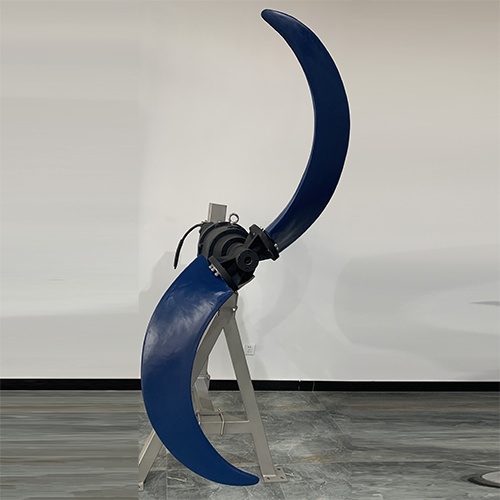

杜安环保低速潜水推流器QJB7.5/4-2500/2-38/B

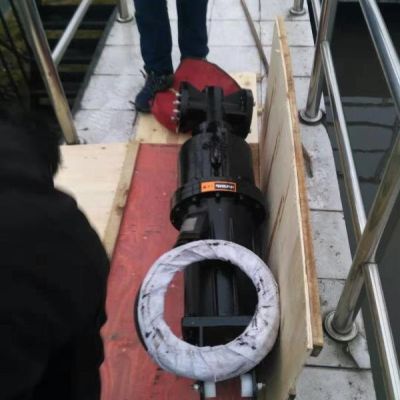

木箱包装
物流配载
产品质保期18个月
售后提供现场或线上指导安装调试
