        QJB7.5/4-2500/2-38潜水推流器导轨起吊式安装
        杜安环保QJB7.5/4-2500/2-38潜水推流器在安装导杆和托架组件时需要排除池中的污水，届时会对污水处理工艺的运行造成影响，甚至需要停产。污水处理是市政工程，影响巨大，且活性污泥培养周期长，不可能专门停产进行安装施工。工程应用中，需要一种不会对工艺运行造成影响，而能够直接进行安装的潜水推流器。同时，现有技术中的潜水推流器采用了一根导杆进行固定，轮直径较大，推流器所受到的轴向力和径向力很大，按照现有技术安装，安装系统和潜水推流器很快损坏。


       江苏杜安环保QJB潜水推流器型号规格： 江苏杜安环保潜水推流器安装说明

潜水推流器、潜搅拌器的设计、制造、工厂试验的技术要求。

规格及供货要求

潜水推流器、潜水搅拌器为成套装置，配套完整的潜水电机；设备的保护元件，包括电机泄漏保护，电机过热保护；电机固定架、限位固定链、导轨、紧固件、起吊葫芦、水上提升装置等；10米水下电缆；有效和安全运行以及安装所必需的所有附件。

其中由机械设备配套的控制箱（或接线箱）至其所控设备之间的动力及控制线缆（包括水下电缆）由厂家主机配套供应，其长度为标配10米，并必须满足工程要求。配套电缆及相关辅材为水下密封防腐型。


        潜水推流器性能要求：

 江苏杜安环保QJB潜水推流器型号规格：

推流器型号	功率	电流	叶轮直径	推力	重量	安装系统
	KW	A	mm	N	kg
QJB1.5/4-1100/2-85P	1.5	4	1100	1800	170	系统Ⅳ
QJB1.5/4-1400/2-36P	1.5	4	1400	800	175	系统Ⅳ
QJB1.5/4-1800/2-42P	1.5	4	1800	1480	180	系统Ⅳ
QJB2.2/4-1400/2-42P	2.2	5.3	1400	900	180	系统Ⅳ
QJB2.2/4-1800/2-42P	2.2	5.3	1800	1100	185	系统Ⅳ
QJB3/4-1100/2-115P	3	7.2	1100	2200	180	系统Ⅳ
QJB3/4-1400/2-56P	3	7.2	1400	2000	185	系统Ⅳ
QJB3/4-1800/2-56P	3	7.2	1800	1800	190	系统Ⅳ
QJB4/4-1800/2-56P	4	9.2	1800	1700	170	系统Ⅳ
QJB4/4-1800/2-63P	4	9.2	1800	1800	190	系统Ⅳ
QJB4/4-2500/2-42P	4	9.2	2500	2900	210	系统Ⅳ
QJB5/4-2500/2-56P	5	11.9	2500	3100	240	系统Ⅳ
QJB7.5/4-2500/2-63P	5	15.2	2500	4250	280	系统Ⅳ

杜安环保潜水推流器在下列条件下能连续运行：

1.介质温度不大于40℃

2.介质PH值在4-10之间

3.动态粘滞度在7~23×10-6之间

4.轴承和密封处升温不得高于35℃

5.介质密度≤1.2×103kg/m3

B.电机有足够的额定功率，当推进器在其特性曲线的任何一点上运行时，电机都不会超负荷。

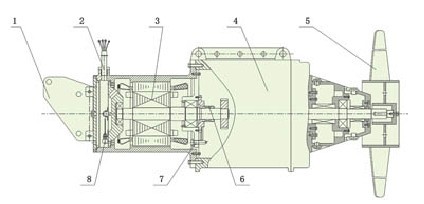

C.潜水推流器能够在全浸没条件下每天24小时连续运行。同时能适应连续运行、间歇运行和长期停止状态后恢复运行的工作状况。浆叶由水下电机通过高精度、低负载齿轮的两级、圆柱形的斜齿轮箱驱动。

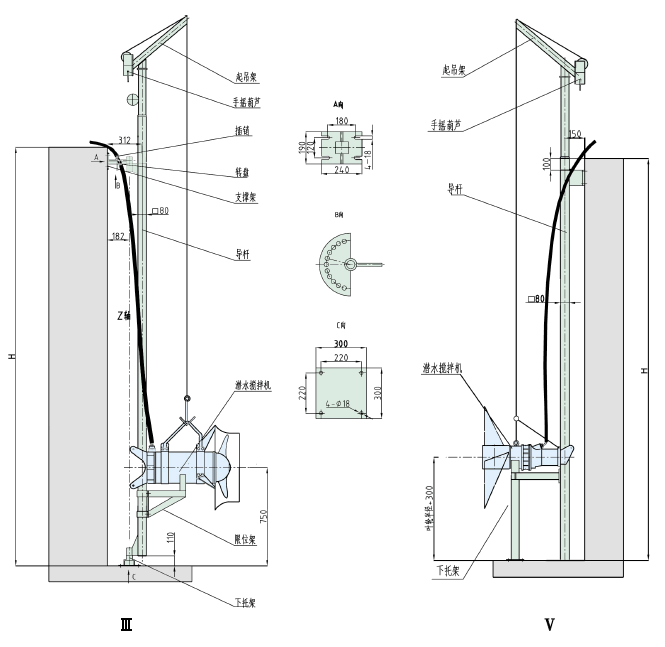

D.每台低速推流器配备不锈钢导向杆和不锈钢提升链，使之自由升降及转向。

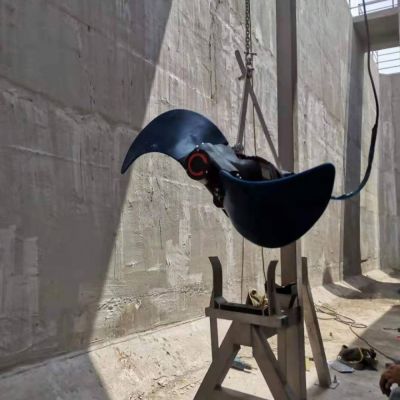

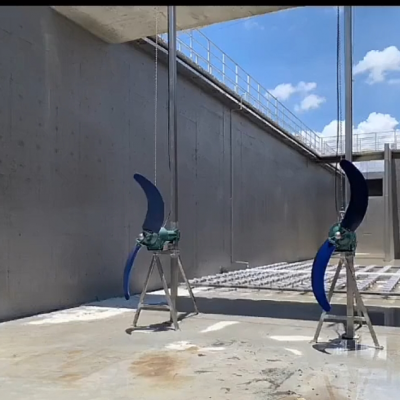

        潜水推流器的安装方法，如下步骤：

(1)分别将主导杆4中的下固定板44和辅助导杆I中的下固定板15用紧固件装配在稳定体5上，使主导杆4和辅助导杆I竖直放置，俯视时三根导杆呈三角形；两根辅助导杆I以主导杆4为中心相互对称布置，即三根导杆俯视时呈一等腰三角形，主导杆4所在位置为顶点；

(2)将托架3水平放置，托架3支撑杆32的连接板31与主导杆4上的连接板43连接，辅助杆34两端的连接板与两根辅助导杆I上的连接板14分别连接。这样托架3就呈T字形固定在三根导杆上；

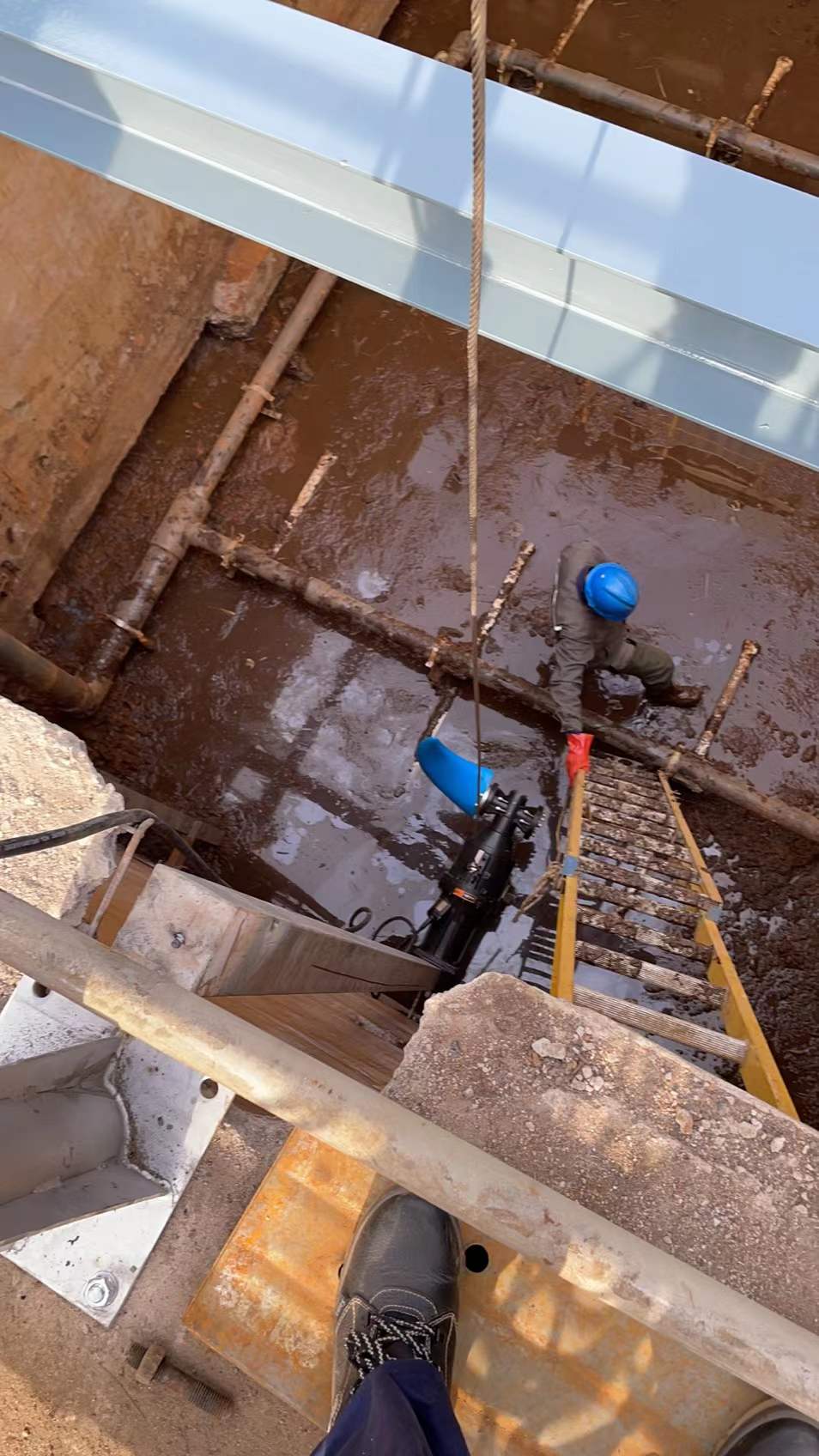

(3)用起吊系统将导杆和托架组件吊人池中并且调整到适当位置；

(4)分别将主导杆4和辅助导杆I中的上固定板用膨胀螺栓固定在池壁上；

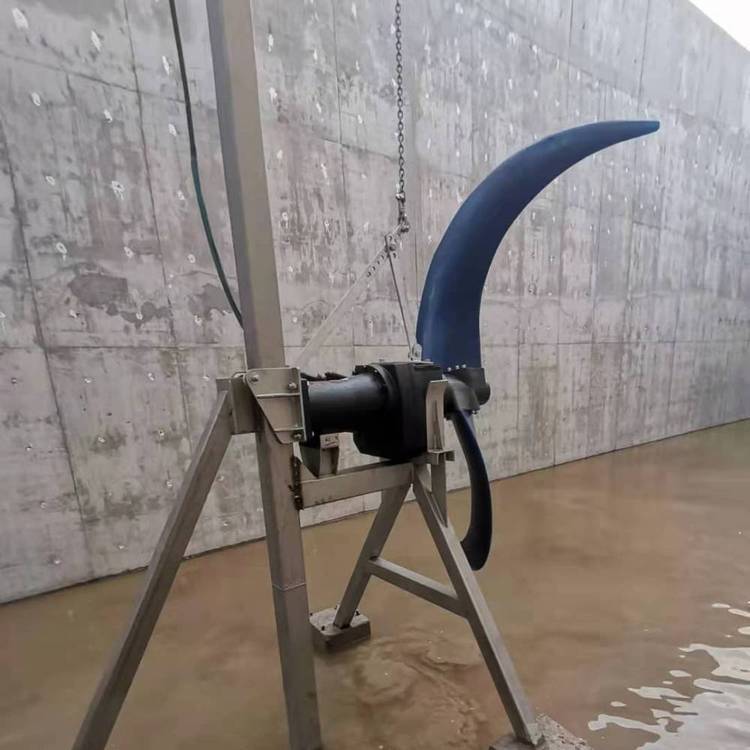

(5)用起吊系统起吊潜水推流器主体2，将潜水推流器主体2上的滑套放入主导杆4的导杆42中缓缓下放到托架3上，潜水推流器主体2即固定在托架3上，使潜水推流器主体2水平就位；

(6)接通电源，启动电机，即可实现所需的推流效果。

 在以上三导杆组成的系统中，三导杆上固定板固定在池壁上，下固定板固定在稳定体5上，使所有结构组成一个稳固的整体，有效地抵挡了潜水推流器运行时所受到的向后轴向推力和翻转力矩，从而使潜水推流器长期安全可靠的运行。

 在以上三导杆组成的系统中，由于三导杆横截面很小，对污水的流动阻力非常小，从而实现工艺的正常运行。
