双曲面搅拌机性能和结构说明：
双曲面搅拌机适合于污水或污泥中运转，工作时，在水下任何部位都不得挂带纤维，保证池内各区搅拌均匀，整个池内不会有污泥沉淀，无边角。
双曲面搅拌机能每日24小时连续运行, 设计使用寿命不小于20年。需在全浸没条件下连续运行，在整个运行过程中运行平稳、无振动，运行时间至少10000小时。
搅拌机轴功率确保水体充分混合，保证池底平均流速≥300mm/s，电机功率大于实际轴功率的 1.15倍，并保证搅拌机在设计工况条件下不过载。

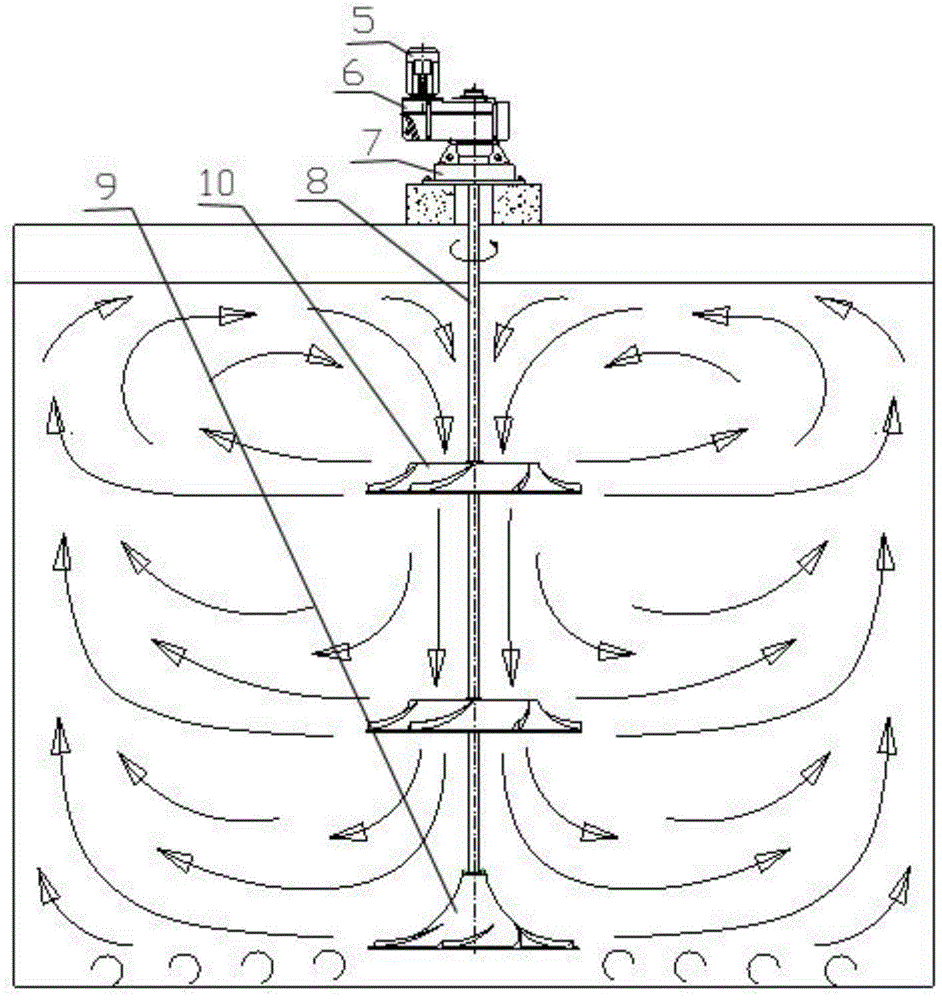

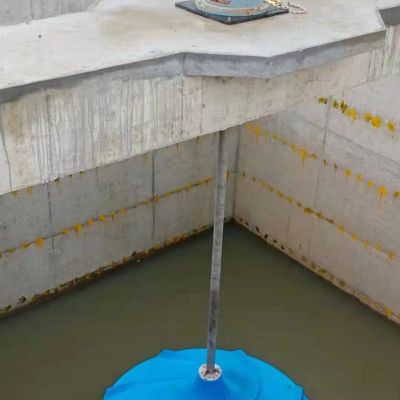

双曲面搅拌机全部的重量受力支撑在混凝土楼板上，叶轮的位置接近于池底，底部不设轴承支撑，双曲面搅拌机传动主轴为整体设计与减速机直联，
不能为通过连轴器连接的分段式结构。通过悬臂式立轴与齿轮减速电机连接，并齿轮减速电机传递扭矩。

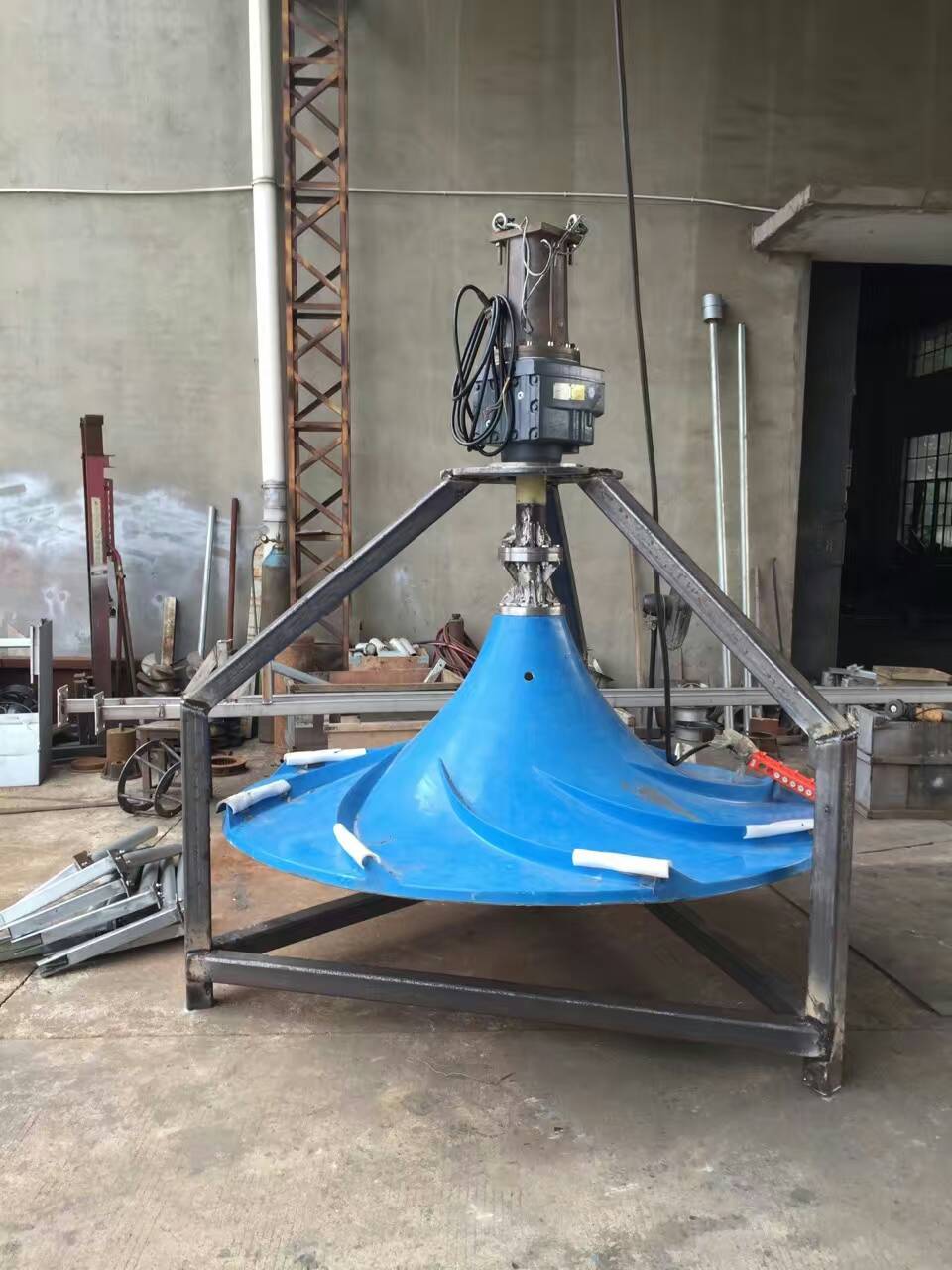

涡轮式叶轮圆锥体双曲面形、半开式、锥面上带有导流肋的形式。叶轮与轴的联接采用沉孔螺母方式，不接受其它方式。
双曲面搅拌机叶轮的转向根据实际工艺的污水流态确定，可俯视为顺时针或逆时针方向转动。
电机减速机和安装基座安装固定在混凝土楼板上，电机设计符合IEC标准，F级绝缘，电源380V，3相，50HZ，防护等级IP65，每小时可启动至少12次。
减速机与电机直连，减速机采用斜齿轮减速机，齿轮设计符号DIN标准，齿轮材料为合金钢，硬齿面，服务系数≥2.0，轴承额定寿命≥(L10)100000小时。
双曲面搅拌机主要材料：
搅拌机主轴高强度薄壁中空纯玻璃钢GRP或304不锈钢轴

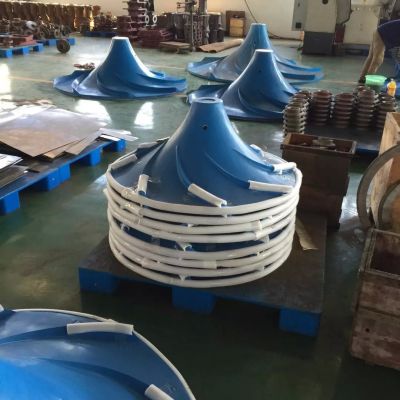

涡轮式叶轮玻璃钢GRP
螺栓、螺母、垫圈不锈钢304
基座碳钢防腐
现场电控柜：不锈钢304材质
江苏杜安环保生产的双曲面搅拌机为成套装置，并需配备提供电控箱、防雨罩、基础螺栓及固定架等有效和安全运行所必需的附件。
双曲面搅拌机技术要求
双曲面搅拌机要求具有低扰动高性能的溶液均质能力，且保证排泥综合池内污泥无分层。叶轮转速、直径，根据排泥综合池的池型及尺寸确定。
双曲面搅拌机运行可靠，噪音低，叶轮及水下部分能耐PAM和PAC等药剂腐蚀。
双曲面搅拌机每日24小时连续运行、间歇运行（每小时可启动至少12次）和长期停止状态后恢复运行，在整个运行过程中须保持无振动平稳运行。
搅拌机主要技术性能设计要求：
排泥综合池搅拌介质：排泥水
搅拌机类型：立式安装，切向循环流或轴向流循环流；
排泥综合池接液材质：搅拌轴及桨叶为SS304不锈钢；
减速机品牌：SEW、常州国茂或江苏慧邦、露天安装；
桨叶直径：根据均质要求，按现场使用要求或客户选定；
桨叶转速：20~40rpm

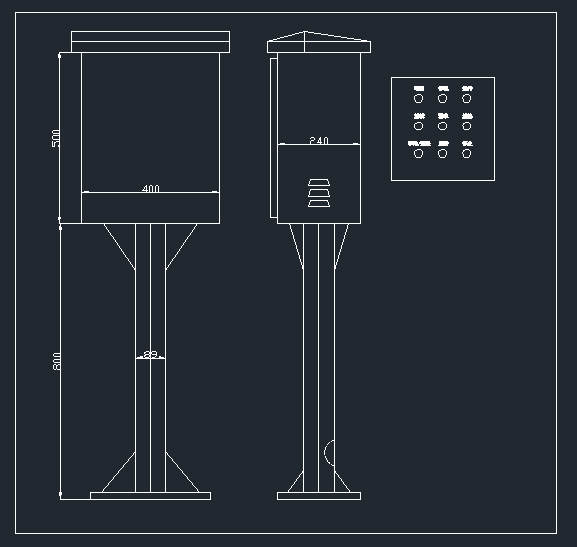

双曲面搅拌机配套电控箱技术要求：
就地电控箱为搅拌机成套供货，电控箱至搅拌机的电力、控制电缆及电缆固定件为成套供货，有关控制箱及控制的技术要求见电气和控制条款。
现场控制柜配置：
每台双曲面搅拌机需实现就地一步化控制启/停的功能并具有PLC远程控制功能，其电控柜应至少带有如下信号接口：
输入信号（无源触点）：开/停控制信号
输出信号（无源触点）：手/自动信号；
运行信号；
综合故障信号。
无源触点信号逻辑：所有信号为正逻辑信号；
信号触点容量：220V，5A。
预沉池、沉淀池、高效浓缩池和加药间PAC投配池搅拌器的型号及规格、技术要求等。
杜安环保双曲面搅拌机出厂说明：

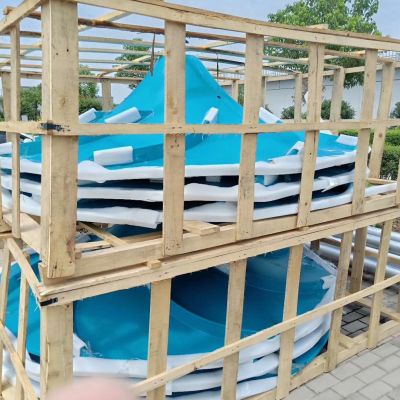

包装运输和标识
杜安环保设备及备件的装运保护、保存和准备；
双曲面搅拌机厂家负责设备的铭牌
设备产地、国别及制造厂全名
设备的形式、型号、规格、外形尺寸、技术性能及有关参数
双曲面搅拌机的特性曲线图（效率、功率）
电机特性曲线，电机启动特性
双曲面搅拌机的总体布置图
设备总装图
设备制造进度计划
主要业绩表及用户证明
基础螺栓布置详图和土建荷载
双曲面搅拌机结构总装图
详细的技术规格
零件材料和防护涂层说明
设备的外形尺寸和安装、维修运行所需的空间要求
电气原理图及端子接线图
控制原理图
说明书或设备一览表
供货清单（包括名称、数量、规格、性能参数、材质、产地）
备品、备件清单
设备的安装、运行、维修手册及使用说明书
双曲面搅拌机自控要求：
每台双曲面搅拌机需实现就地一步化控制启/停的功能并具有PLC远程控制功能，其电控柜至少带有如下信号接口：
输入信号（无源触点）：开/停控制信号
输出信号（无源触点）：手/自动信号；
运行信号；
综合故障信号。
无源触点信号逻辑：所有信号为正逻辑信号；
信号触点容量：220V，5A。
与厂区中控控制系统衔接
双曲面搅拌机的信号和厂区控制器采用硬线连接。
