1.总述
1.1 设备用途
潜水搅拌机安装在废水回收系统的生产废水回收池内，用于沉淀池排泥水和滤池反冲洗水的均质污泥沉淀及避免产生堆积。

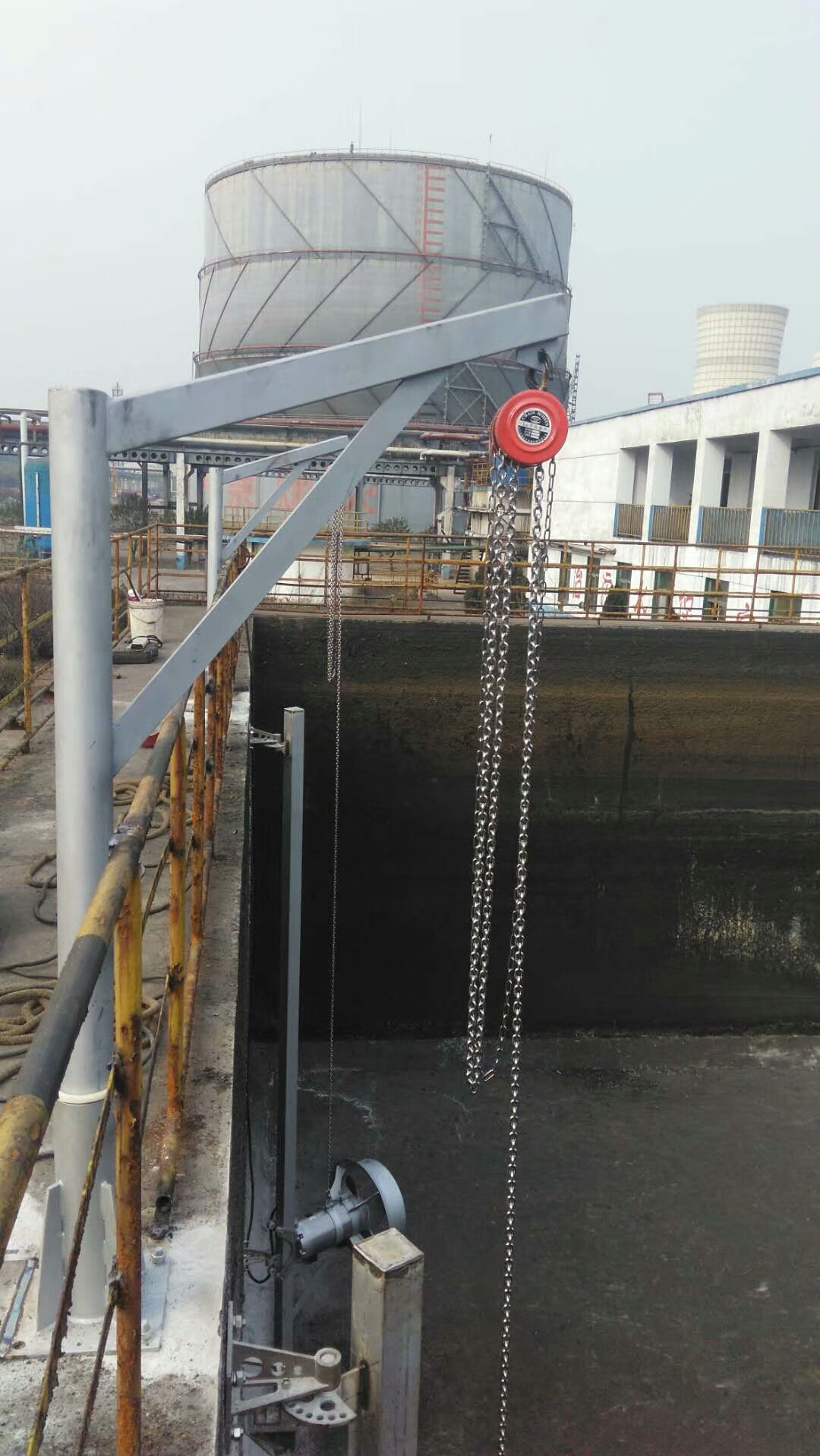

1.2 江苏杜安环保生产的潜水搅拌机为成套装置，需配备提升导杆、导轨、10m 水下电缆、 悬臂式起吊机等有效和牢固运行所必需的附件，能够满足就地手动控制和远程自动控制·所有安装、固定、连接螺栓等附件。
·随机备品备件，专用工具、安装调试、维修使用手册。
·其它
1.3 资料提交
潜水搅拌机出厂前提交以下资料
1.设备的技术参数
2.第三方（专业单位）出具的设备性能能够测试报告※
3.设备布置图、设备基础图
4.设备重量
5.电气控制原理图
6.现场试验程序、操作规程、安装使用说明等技术资料。
潜水搅拌机工作条件：
潜水搅拌机在下列条件下能正常连续运行。
含无机砂的污泥中；
较高介质温度不超过 40℃；
介质的 PH 值在 5-9 之间；
液体密度不超过 1150Kg/m3；
长期潜水运行，潜水深度一般不超过20m；

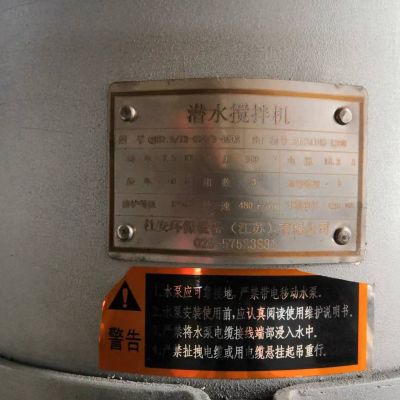

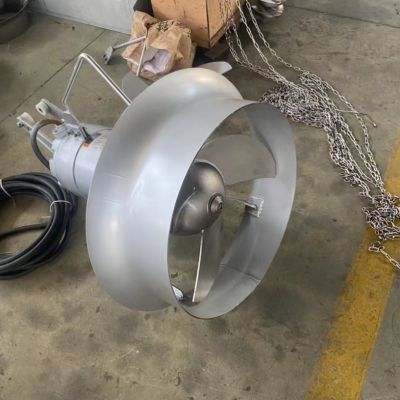

型号：QJB10/12-620/3-480
功率：10kw，叶轮直径：620mm，转速：480r/min，
轴承： NSK
电压： 380V
电缆线：7星线（三根火线，一根地线，一根泄露，两根过热保护线） 3x4+1x2.5+3x1（中煤电缆） 水密头：Ø39
滑套尺寸：110mm
机械密封：2个丁晴橡胶
安装系统：III型 （100导杆）
QJB10/12-620/3-480C/S
QJB------潜水搅拌机（推流器）的拼音缩写4-----电机功率（KW）12-----电机级数620-----叶轮直径3-----叶片数480-----额定转数（r/min)
材质：碳钢/304不锈钢/316L 可根据客户需求定做

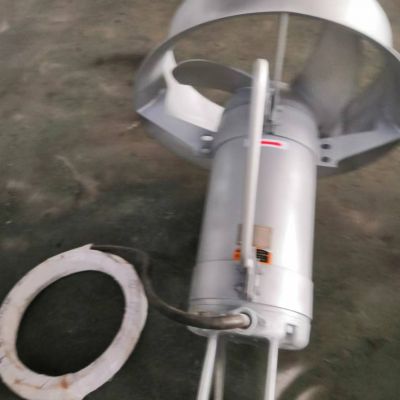

杜安环保潜水搅拌机包含以下部件：（1）装配完整的潜水搅拌机主机
（2）配套的潜水全铜线圈电机；
（3）全套安装系统（导轨、支架、固定件等）；
（4）每台潜水搅拌机的潜水电缆 10m；及潜水电缆固定夹环；
（5）电气保护元件，包括短路、过载、缺相保护等；
（6）潜水搅拌机保护元件包括湿度保护，温度保护，以及保护控制器等；
（7）就地控制柜和接线盒等；柜体材质，室外采用 304 不锈钢，室内采用碳钢喷涂，箱体形式和尺寸为标配。现场控制箱内元器件采用 ABB、施耐德、西门子或同等品牌。
（8）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；
（9）两年备品备件及备用工具。
杜安环保QJB潜水搅拌机的控制箱：
潜水搅拌机的操作方式为就地手动控制和 PLC 自动控制二种方式。
1、手动控制
杜安环保QJB潜水搅拌机配备手动控制，在自动控制无法实现的情况下仍然可以实现手动控制。即：当控制柜面板上“选择开关”放在手动控制位置时，机器可在现场通过控制开关手动执行，手柄控制按钮可分别控制设备的运行。
2.自动控制
在 PLC 自动操作方式下，潜水搅拌机由时间自动控制。潜水搅拌器连续运行或间歇运行。
当选择开关设置在全自动控制位置时，潜水搅拌机可按以下几种方式运行。
(1)通过控制面板的起动按钮。
(2)通过控制面板的时间控制。
出厂资料：
3、潜水搅拌机装配图，技术性能图，详细的技术特性、零件材料，以及设备的外形尺寸和安装、维修、运行所需的空间要求。
4、基础螺栓布置详图和土建荷载、电气原理图。
5、设备的安装、运行、维修手册。
6、设备组装、安装、使用说明。
