江苏杜安环保QJB潜水搅拌机：
本节说明潜水推搅拌机的设计、制造、工厂试验的技术要求。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的产品。
规格及供货要求：
潜水搅拌机为成套装置，配套完整的潜水电机；设备的保护元件，包括电机泄漏保护，电机过热保护；电机固定架、限位固定链、导轨、紧固件、起吊葫芦、水上提升装置等；10米水下电缆；有效和牢固运行以及安装所必需的安装附件。
其中由机械设备配套的控制箱（或接线箱）至其所控设备之间的动力及控制线缆（包括水下电缆）由江苏杜安环保主机配套供应，其长度为标配10米，并满足工程要求。
生产经验及资格
江苏杜安环保潜水推流器、潜水搅拌器轴承和机械密封商为NSK品牌和碳化钨材质。
质量要求
江苏杜安环保QJB潜水搅拌机、潜水推流器负责其整体系统的安装调试和正常运行。
参考标准
A.这里所列各种设计、制造、组装标准应适合在中国使用并至少符合或超过下列标准，但不限于以下已颁标准：
杜安环保潜水搅拌机生产说明：A.材质为304不锈钢或316不锈钢；
B.潜水搅拌机为整体式防水设计，湿式安装，鼠笼式感应电机驱动。
C.设备按照较佳方法设计、制造、安装，按照图纸安装以后运行良好；
D.有实际需求时，可超负荷运行（能承受至少10%的过载量）；
E.潜水搅拌机具备自动清洁的功能，可防杂物缠绕、堵塞；
F.共用电动机轴，支撑自润滑（油脂润滑）抗磨轴承；轴不得与介质接触；
G.导向杆组件，带导向杆上部和下部固定装置，导向杆和固定装置须可以根据池的几何形状对推力的方向、角度、和水平进行调节；
H.电机为三相异步潜水电机、400V或380V、50Hz、交流电源，设防干转保护（执行标准DIN/VDE0530），符合IEC标准；防护等级为IP68，H级绝缘等级；电动机可在全浸没的状态下进行外部冷却，电机的温度控制由热敏开关进行保护；
I.电缆进线带保护橡胶套，电缆外皮、单根电缆以及剥去绝缘的电缆芯线分别进行密封，以防止液体渗漏。
J.电缆带固定装置。
A.潜水搅拌机在下列条件下能连续运行：
1.介质温度不大于40℃
2.介质PH值在4-10之间
3.动态粘滞度在7~23×10-6之间
4.轴承和密封处升温不得高于35℃
5.介质密度≤1.2×103kg/m3
B.电机须有足够的额定功率，当推进器在其特性曲线的任何一点上运行时，电机都不会超负荷。
C.潜水搅拌机该能够在全浸没条件下每天24小时连续运行。同时应能适应连续运行、间歇运行和长期停止状态后恢复运行的工作状况。浆叶由水下电机通过高精度、低负载齿轮的两级、圆柱形的斜齿轮箱驱动。
D.每台潜水搅拌机配备不锈钢导向杆和不锈钢提升链，使之自由升降及转向。
使用要求
A.潜水搅拌机在整个运行工况条件下，必须运行平衡、无振动。
B.潜水搅拌机在连续满足负荷运行条件下，电机及各部轴承与密封结构等的温升不应大于35℃。
C.潜水搅拌机的密封性能应良好，有齐全的、必要的检测监控系统。

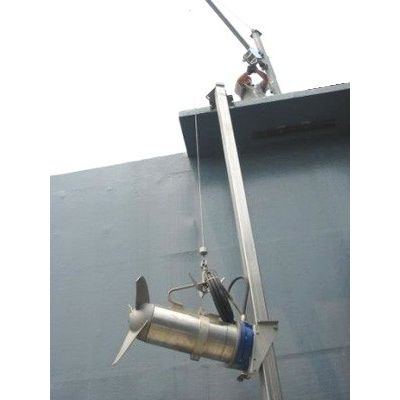

潜水搅拌机安装：潜水搅拌机安装说明：
江苏杜安环保QJB潜水搅拌机，潜水推进器严格按照生产厂家的说明和建议在图纸规定的位置进行安装，提供厂家建议的设备保修期的运行所需油脂。地脚螺栓提供和安装，并符合生产厂家的要求。
混凝土基础
潜水搅拌机基础由土建供应商负责。协调土建供应商以确保基础位正确。砼强度等级满足搅拌机安装与运行的需要，除非有其他的规定，基础螺栓在灌浆时正确放置。
