本节陈述项目内螺杆泵的供货、安装、检验和试运行的技术要求。

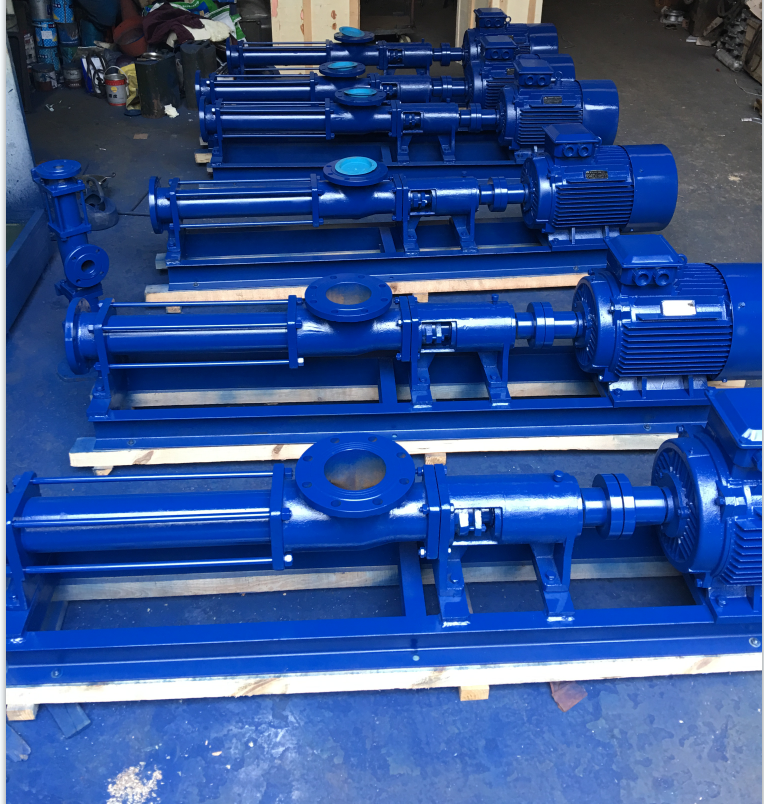

本节规定的螺杆泵，是指水厂内脱水机房、加药间等药剂投加所用的所有螺杆泵，本节对螺杆泵的工况条件，技术特性，设备制作及检验提出了技术要求。
|
安装部位 |
名 称 |
技术参数 |
单位 |
备 注 |
|
污泥脱水机房 |
污泥进料泵 （单螺杆泵） |
Q=35m³/h，H=3bar，N=11kW |
台 |
一期1用1备，远期增加3套，4用1备。 |
|
加药间 |
絮凝剂投加泵 （单螺杆泵） |
Q=3.5m³/h，H=0.3MPa，N=1.5kW |
台 |
一期3用1备，远期增加3套，由PAM制备装置配套，泵组撬装，配套在线稀释装置、电磁流量计、脉冲阻尼器、压力表等必要阀件 |
|
加氯加药间 |
PAM加药泵 （螺杆泵） |
Q=2.25m/hr，P=0.4MPa N=3.0Kw，变频 |
套 |
近期2套，1用1备，远期增加3套，泵组撬装。投加泵配套二次稀释单元、安全阀、背压阀、脉冲阻尼器、压力表、Y型过滤器、电磁流量计等必要阀组 |
螺杆泵为污泥脱水系统，加药系统的一部分，均须与所属的整体系统工程相匹配，供货商对与所属成套设备的组合及质量负有不可推卸的责任，在安装单机和系统调试检验时派遣全权代表进行指导，遇有问题负责处理，至业主满意为止。
总体要求

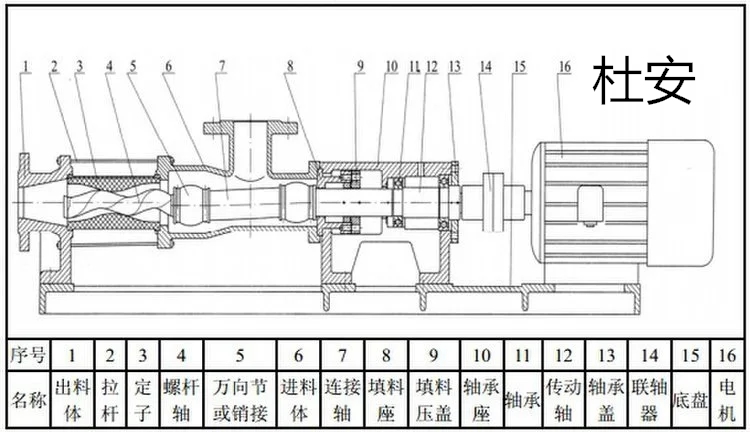

（1）提供的设备范围包括螺杆泵泵本体、轴封、带防护罩轴承架、定子干运行保护装置、驱动装置、基座板、备品备件、就地控制箱、螺帽螺栓、预埋件等安装所需的一切构配件、以及所有安全生产所需各种监测和保护设施。
（2）泵所配电机作为泵招标的一部分，由供货商配套提供，其他附件亦按使用需求配置，其完整性亦做为评判设备优劣的依据。
（3）流量、扬程满足所属系统正常工作的要求，配备相应控制安全保护装置。机壳、转子（叶轮、轴）等选择优质的材料制成。
（4）螺杆泵由所属系统主体设备制造商统一供货，泵品牌应该选用优质、高效、耐用产品。
（5）所有螺杆泵均应可以倒转，以便于对水泵进行清洗。螺杆泵由相应的系统统一进行配电、控制。
螺杆泵电气与自控要求：
螺杆泵现场电控柜，完成PAM投加系统内所有计量泵和配电及控制回路，电控柜柜内设有有断路器、接触器、电机保护器、变频器及电抗器、手/自动转换开关、开/停按钮、开/停/故障指示灯等。
电控柜为304不锈钢喷塑防腐材质，防护等级IP44，落地靠墙安装。
电控柜满足以下技术要求：
（1）在电控柜上实现手动/自动控制的切换功能
（2）电控柜内除要有实现开/停及保护功能的有关元件外，在箱面上应设有开/停按钮，手动/自动转换开关，开/停及故障指示灯（LED光源）
（3）电控柜内部所需的控制电源和变频器散热风扇电源在箱内自行解决,控制电源和变频器排风扇电源为交流220V。若需其它标准的控制电源在箱内自行变换取得。带变频器的电控箱应设有限制箱内温升的装置。
（4）电控柜能接受厂级自控系统的单机开/停控制命令（无源触点），并向上级自控系统送单机开/停、手动/自动、故障状态信号（无源触点）。
无源触点信号逻辑：所有信号为正逻辑信号；
信号触点容量：220V，5A
所有变频器具有通过端子外接的4~20mA电流信号模拟量输入输出口
提供电气控制柜并满足控制要求。
提供的PAM系统须设有PLC控制柜，该PLC控制柜根据相关仪表反馈信号负责控制PAM各电气设备的启停控制及联锁控制等功能，完成PAC系统的自动运行。同时能通过网络与上位机（厂级自控管理系统）进行数据通讯及信息交换。
使用电压380V
螺杆泵配变频电机、防爆电机等

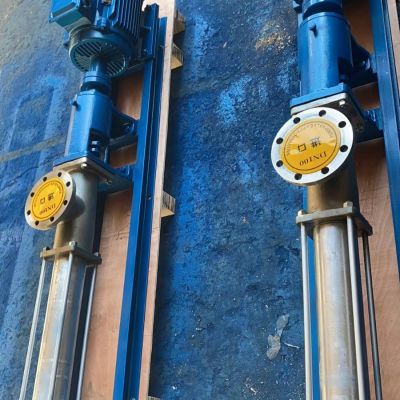

304不锈钢、316不锈钢或碳钢防腐
质保18个月
售后人员提供线上或现场指导安装调试
