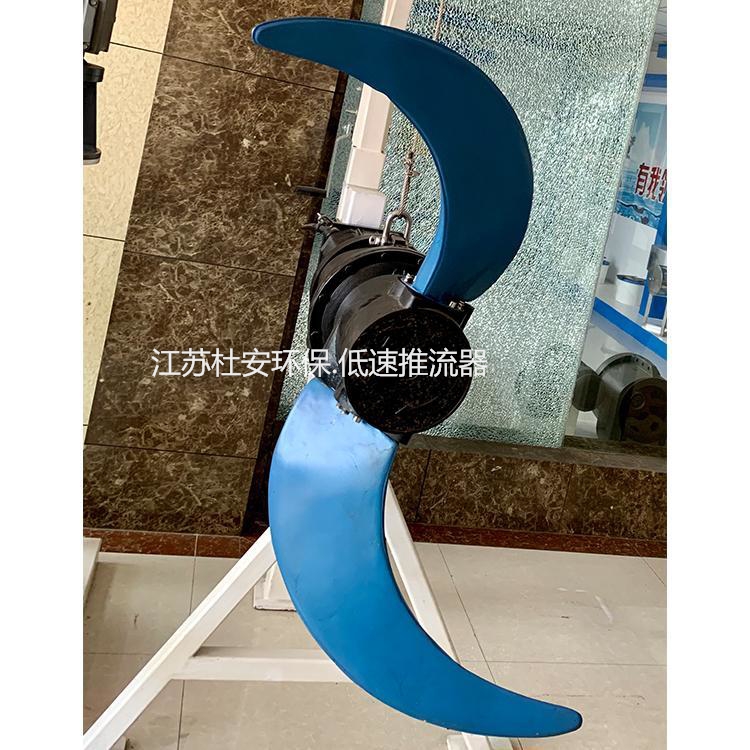

杜安环保QJB潜水推流器的性能和结构：

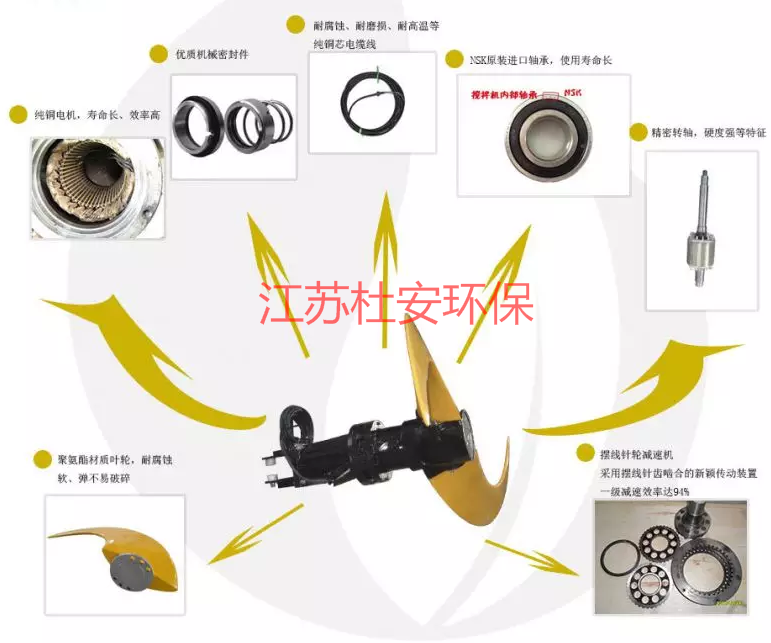

1、潜水推流器结构
（1）推流器的构造
杜安环保QJB潜水推流器整体设计，封闭式连接，采用潜水型电机。潜水推流器所有的组件包括电机和齿轮箱都能够在水下连续运转。推流器螺旋桨由潜水电机通过减速齿轮驱动。转动头部呈流线锥型，其结构紧凑。
除支架和叶片外，推流器与液体接触的主要部件应为灰口铸铁，ASTM A48 Class 35B,或 DIN 1691 GG25，表面平整，无砂眼、气孔或其它缺陷。壳体厚度足以承受水压等荷载。
所有的螺母、螺钉和垫圈为 AISI 316 不锈钢。
推流器在需要水密密封的临界接触面上应是机械加工面，采用金属与金属接触，并采用丁晴或氟化橡胶O形环，不能使用需要一定的扭力才能达到压紧效果，并且横截面为矩形的橡胶、纸质和化学合成物的垫片。
不能使用二次密封复合物，椭圆形密封环、羊毛或其它装置。低速推流器外部所有与液体接触的铸铁表面都应有环氧树脂涂层喷涂保护。
推流器及其附件和电缆，能够连续浸没在较大深度为20米的水下而不会损失其水密性。

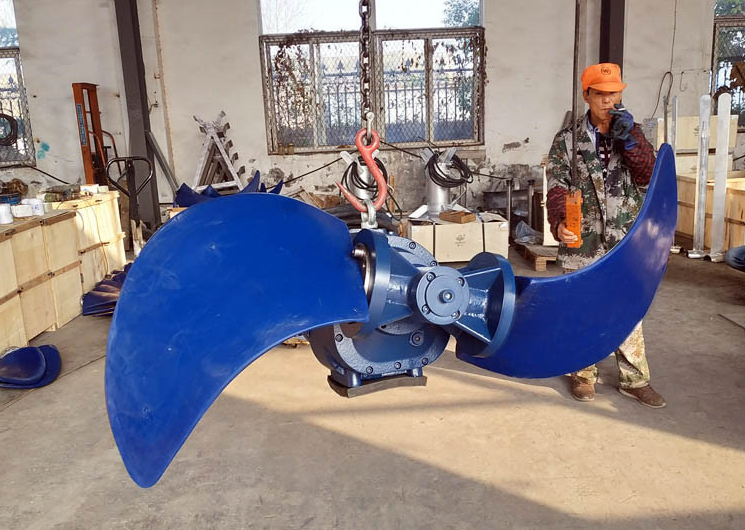

（2）螺旋桨
螺旋桨能够处理常规污水。所有螺旋桨在结构设计上是水力平衡的无缠绕和自清洁形式。螺旋桨精心地进行加工和表面处理。螺旋桨能高效率传递电机输出功率进行混合和推进池底污水流动。
螺旋桨有二至三个叶片。所有叶片都是相同的形式，为后掠式设计，低转速、低能耗型式，间隔距离均匀。
叶片由球墨铸铁衬筋强化聚氨酯整个铸造。叶片具有“柔性”并能够吸收发生改变的水力负载。金属叶片由于其没有弹性而不被接受。每个叶片带有铸铁轴安装在轮觳侧面的一个插座中。轮觳用单键栓固定在轴的端部，采用保护帽进行密封，并使用锁定垫圈系统。螺旋桨应经动平衡检验合格。
（3）齿轮箱
推流器须通过高效的行星齿轮箱传动。齿轮箱体与推流器壳体成为一体，为流线锥形，表面与轮毂和电机壳平滑过渡，从而保证高度稳定性和良好的水力特性，提高推流器整体效率。齿轮箱内应配备高精度、高效率、低负载的双极行星齿轮，齿轮齿应由高耐磨合金钢制成。齿轮箱内充油以润滑和冷却，并减少泄漏的影响。
齿轮箱为顺天、国茂或其他同等品牌。设计使用寿命不应低于 100000 小时。
（4）轴
电机轴和螺旋桨轴通过齿轮箱联接，轴由耐磨不锈钢制造，螺旋桨轴和电机轴能承受所有轴向和径向荷载。螺旋桨轴受机械密封和径向向密封足够保护，与液体隔离。
（5）轴承
潜水推流器电机的轴在两个球轴承上转动，螺旋桨轴由两个圆锥滚柱轴承支撑。所有轴承采用长期脂润滑的高质量免维护轴承，能承受轴向和径向负载。
轴承在0.5Qn< Qn<1.25 Qn 范围内运行（Qn 为较佳工况点）轴承寿命不低于100,000小时。
（6）电机
潜水电机是三相鼠笼式感应电机。电机的防护等级为IEC IP68 级，绝缘等级为F级，155℃。有合适的额定功率保证推流器在使用中不会发生过载。电机能每小时启动20次。电机轴和转子经动、静平衡测试合格。
电机应设计成在较高 40℃(104F)环境下工作，能浸入和连续搅拌较高为40℃的液体，并且定子绕组的平均温升不超过 80℃。
电机和电缆能在较大20米淹深下连续使用而不失去其防水性，符合 IP68 防护等级。
潜水电机的能被周围搅拌介质充分冷却，不应依赖冷却套或外部冷却系统。而且电机室内应充绝缘油以确保获得优良的绝缘性能和冷却性能。并防止漏水烧毁电机。
为监控每相绕阻上的温度，在每相定子绕组线圈中应装有热敏开关， 热敏开关的设定打开温度为 130℃，并接至控制柜，与控制继电器连接。
（7）机械密封
在推流器齿轮箱和螺旋桨之间应配备有一个机械密封和两个径向密封环，径向密封环置于青铜套管上，能对机械密封提供额外的保护，且方便更换。轴封系统包括一个密封油腔，机械密封需在油腔内运行。电机室和齿轮箱之间也应安装一对径向密封环。
机械密封是免维护的，并且在不影响或失去密封功能的情况下，可以顺时针或逆时针转动。机械密封采用碳化硅材料，具有良好的机械强度和抵抗热冲击特点，介质酸碱度范围在 4～10 之间。机械密封的设计使用寿命大于25000 小时。
8）电缆和电缆密封
电机配有潜水电缆，为包括控制和动力芯线的同一根电缆。电缆配备单独可靠的电缆进口。电缆的尺寸
符合行业标准并提供足够的长度以接入接线盒或就地控制柜且不需拼接。电缆接入接线室使用可重复使用的双道压缩橡胶套密封，不能使用环氧、硅树脂或其他二次密封系统进行密封，保证电缆的更换。电缆出口为轴向，与电机壳外表面同向贴紧布置，同时用电缆夹和拉紧钢缆将电缆固定，避免受水流冲击晃动，且不会在起吊时钩住。
（9）电机保护
温度传感器：所有推流器在定子的三相线圈内设 3 只串联的热敏电阻
（PTC），用于监控定子温升。热敏保护应在 130℃时动作，启动报警装置并停下电机。
泄漏传感器：所有推流器都设置泄漏传感器以探测电机内的泄漏情况，防止水漏入电机造成损坏。泄漏传感器为电极式传感器，信号应能被监测并在电机进水时发出报警信号。
推流器专用保护继电器接受泄漏传感器的报警信号，并输出故障跳闸接点，以便自动切断电机电源停止电机。推流器专用保护继电器安装于就地控制箱内,其电源要求为 AC220V。专用保护继电器随推流器配套提供。

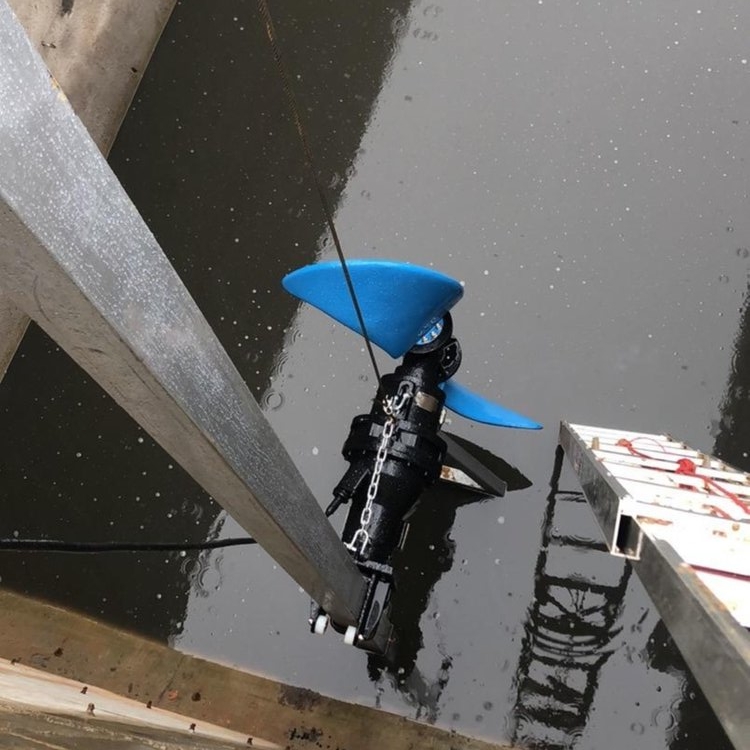

江苏杜安环保潜水推流器安装系统主要由手拉葫芦、起吊架、吊架座、起吊环链、导杆、限位架、底座等组成。低速推流器通过导轮沿导杆上下移动，起吊架安装在起吊架座上并可绕其定位轴线旋转360°，以方便安装及维护本安装系统的限位架为“T”子形，上端与低速推流器体接触，横向用螺栓与导杆联板联接(导杆联板待低速推流器位置调整正确后焊在导杆上)，下端用膨胀螺栓固定。为增加低速推流器运行时的可靠性，减缓潜低速推流器运行中的振动，在低速推流器与限位架加设V形橡胶减震块。QJB低速推流器的安装系统材质采用不锈钢304、不锈钢316和碳钢防腐供选择；
