QJB2.2/8-320/3-740S潜水搅拌机CAD安装图

       QJB2.2/8-320/3-740S潜水搅拌机CAD安装图
       QJB潜水搅拌机供货范围：

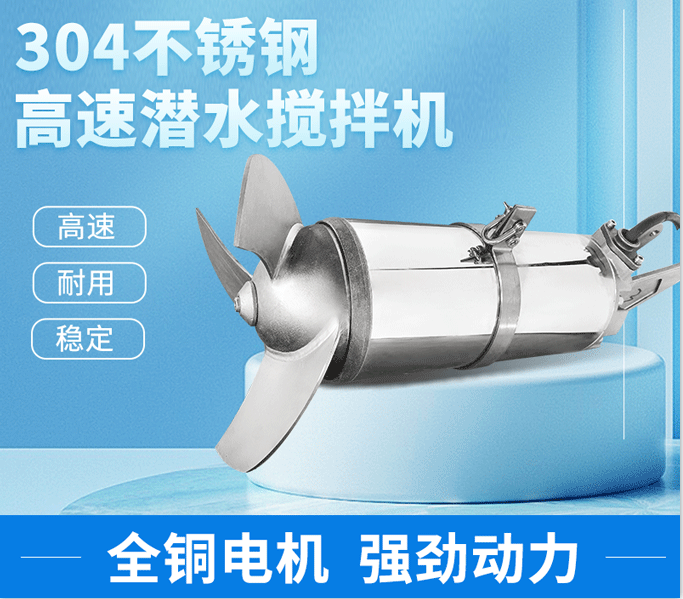

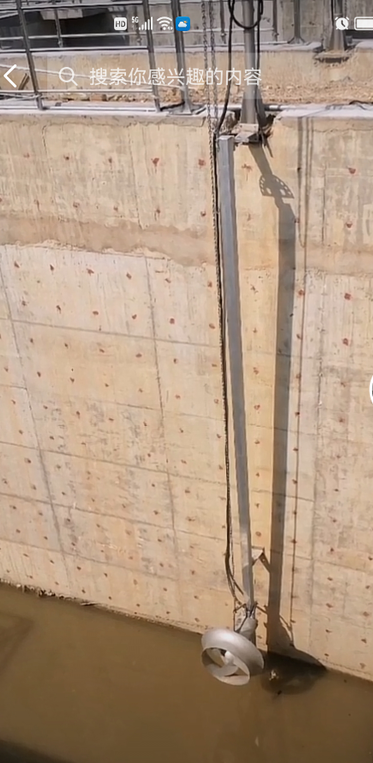

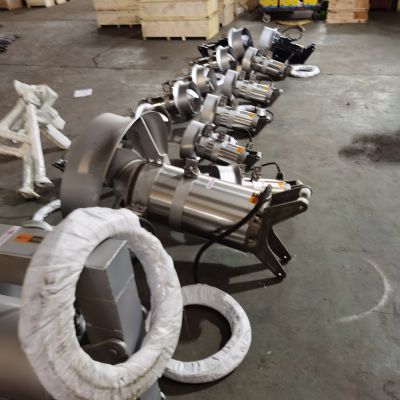

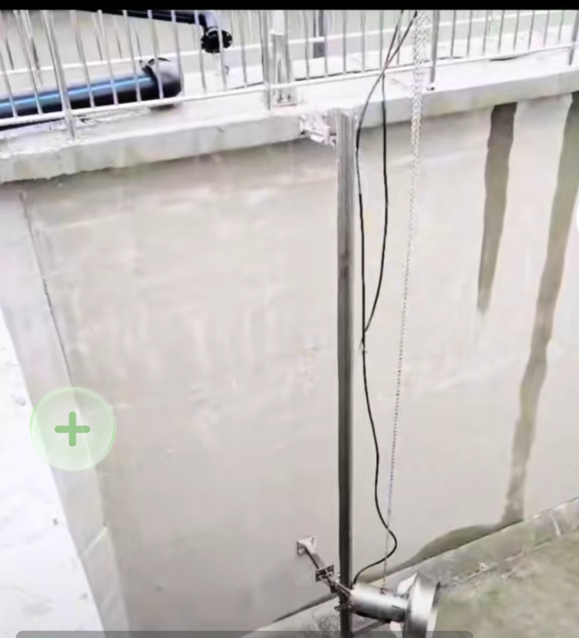

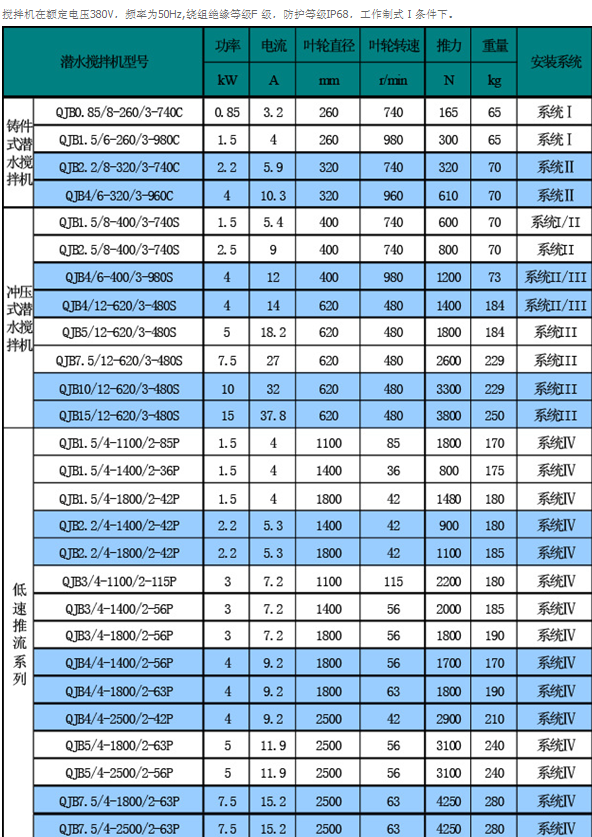

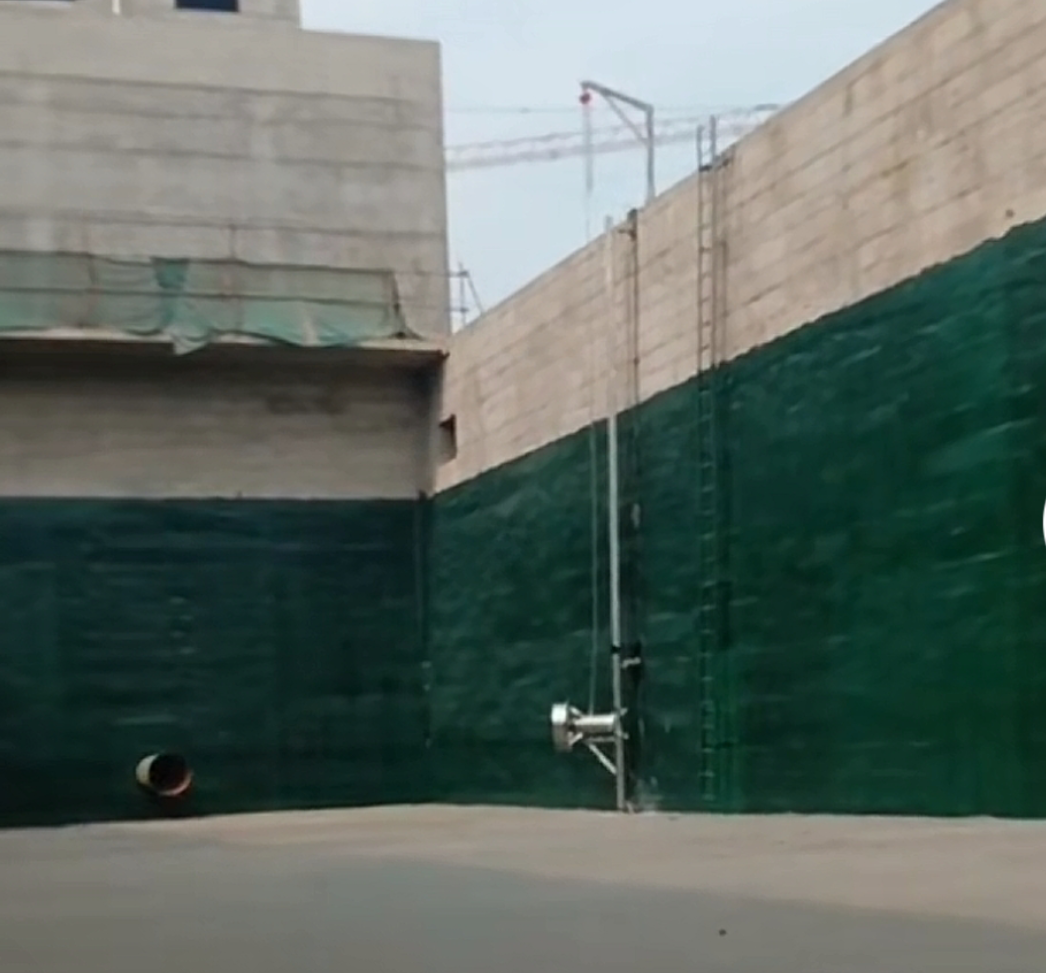

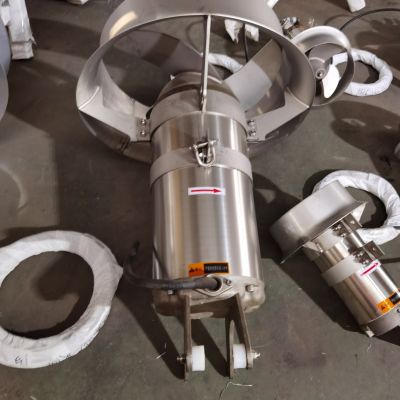

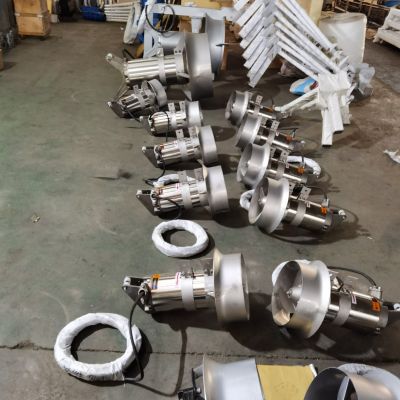

潜水搅拌机为成套装置，包括潜水电机、搅拌叶轮、密封机构、减速机、提升机构（包括限位架、支撑架、支座、起吊架、起吊环、导轨、提升索和手摇式起吊架）、电气控制（包括综合保护器和水下电缆等）和安装附件等，
       基座固定在土建预埋铁上（材质为S30408，江苏杜安环保厂家提供）。水下部分包括导杆、支撑架、限位架、支座等部件采用S30408，水上部分包括起吊架、起吊环链、转向盘等部件采用S304，所有紧固件材质均为S304。





潜水搅拌机技术要求：

江苏杜发环保生产技术前沿、结构合理、牢固、成熟可靠的潜水搅拌器，潜水搅拌泵。

设备、电动机及其辅助设备的性能满足工艺要求，减速机传动装置的设计寿命不小于75000小时，设备无机械问题运行不小于4000小时；能在电机全浸没条件下每日24小时连续运行、间歇运行和长期停止状态后恢复运行。

潜水搅拌机的轴承寿命不小于100000小时，整机使用寿命不小于10年。

潜水搅拌机的电机和螺旋桨采用直联方式，能承受所有的轴向和径向的荷载。

电缆采用YCW防油橡套电缆，电缆密封采用特制硫化橡胶接头。

确保供货完整，满足安装运行要求为原则，如在安装、高度、运行中缺项（属供货范围内），由供方无偿补足。

电机有足够的额定功率，当搅拌器在其特性曲线的任何一点上运行时，电机都不会超负荷。

潜水搅拌机的特性曲线“搅拌器P-Q”曲线满足设计的要求。

潜水搅拌机的“P-Q”特性曲线在工作范围内应是平稳的，不得有电机过载现象。

潜水搅拌机在整个运行工况条件下，必须运行平稳、灵活、无振动、无异常响声。

潜水搅拌机按24小时连续满负荷运行进行设计和制造，电机及各部轴承与密封结构等的温升不大于35℃，没有过热、变形。

构件有足够的强度、稳定性和刚度且适合本安装运行条件，有足够的空间和设施以便检修和调整。

潜水搅拌机以较大速度在性能曲线上的任何工况运行时，不超过电机铭牌上的额定值和系数。

有实际需求时，可超负荷运行（能承受至少10%的过载量）。

保持污水、污泥在池中处于悬浮状态,不产生淤积，防止颗粒在池壁和池底沉淀，并保持流动。

现场就地控制箱由用户设计或提出使用要求，提供潜水搅拌机配套控制箱.技术资料及出厂资料。

 现场电气控制箱说明：

1）现场控制箱结构

控制箱室外支架式安装（带观察窗）

控制箱要求前检修，前开门

电缆进出线为下进，下出线方式

盘内塑料元件无卤素，CFC，阻燃，自熄

盘体材质：ASTM304不锈钢

防护等级：IP55

2）控制箱功能

现场控制箱用于控制设备的开/停，动力及信号电缆的转接。

现场控制箱内至少包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，故障信号转换装置，“急停”按钮等元件。

设备监控单元能将设备本体检测装置检测的信号转换成一个带转换接点开关量输出。

设备的手/自动转换、运行、故障等信号可整合至PLC系统。

（3）技术参数

工作电源：AC   380V   50Hz  三相五线制

辅助电源：AC   220V   50Hz
