用途说明：
江苏杜安环保QJB-W型潜水回流泵为两级污水处理厂混合液回流、反硝化脱氮的专用设备。亦可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量的场所。
工作特点：
结构紧凑、安装方便、操作简单、易于维修、无噪音，可以随便装置。
适用范围：
潜水回流泵在下列条件下能正常连续运行
海拔不超过1000m；
较高介质温度不超过40OC；
介质的PH值在5-9之间；
液体密度不超过1150kg/m3；
长期潜水运行，潜水深度一般不超过20m；
杜安环保QJB-W型潜水回流泵构造及工作原理：

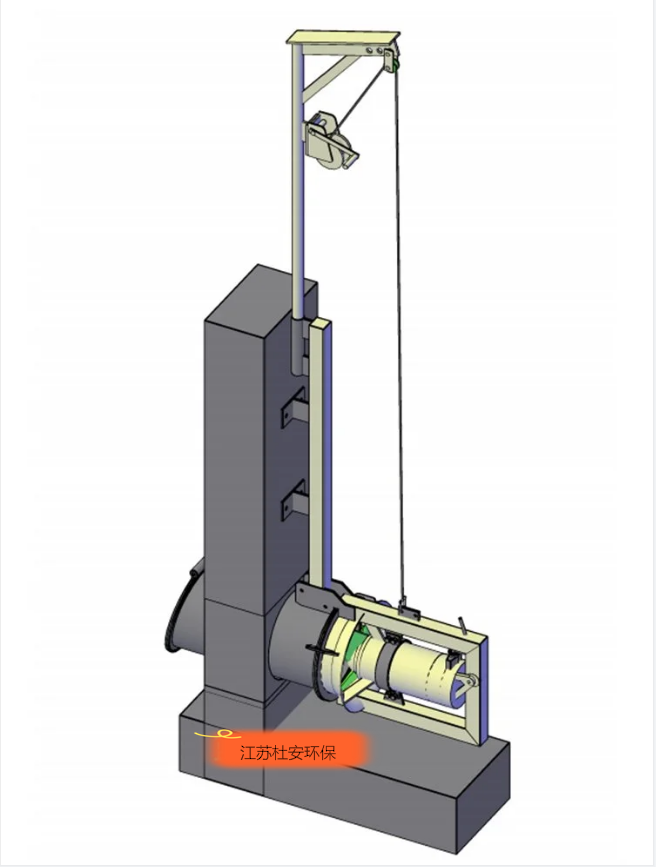

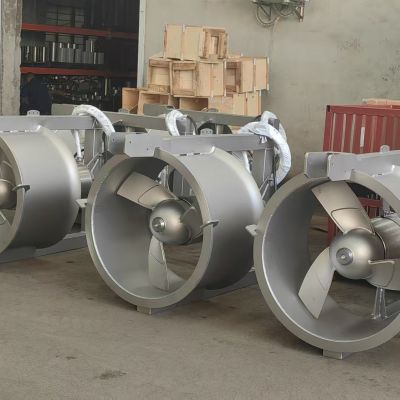

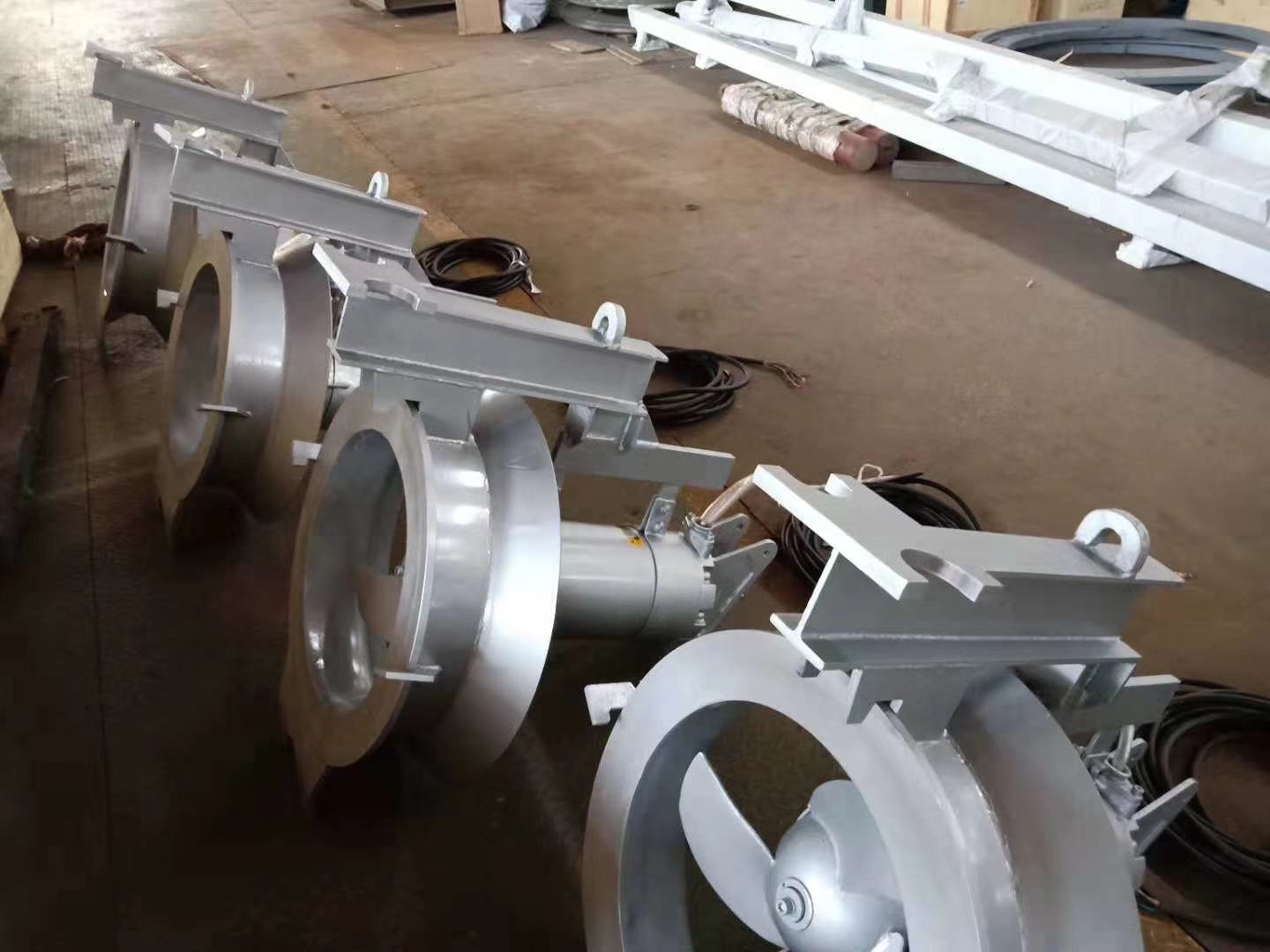

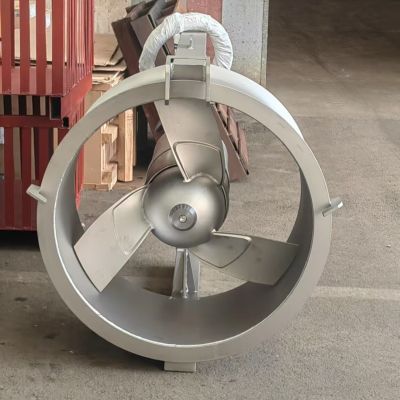

潜水回流泵由叶轮、潜水电机、导流罩、穿墙管、拍门、安装提升导杆、起吊钢绳、水下电缆、起吊架和手摇升降装置、角度转向装置、就地控制柜等组成。
潜水回流泵转动平衡自如，无卡死、停滞、振动等现象；
潜水回流泵作密封气压实验，实验压力为0.3MPa，历时5分钟无泄漏现象；
潜水回流泵采用双机械密封结构和唇形密封组成动密封系统，机械密封保证在25000小时内可靠运行而不需更换；
潜水回流泵在全浸没和潜水电机露出液面的条件下能连续工作，同时能保证在间隙运行和长期停止运行的情况下，一经开机仍能正常运行。
潜水回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊化处理，以防电缆外皮破损，渗水至电机；
潜水回流泵其表面光亮，无污损、碰伤、裂痕等现象；
潜水回流泵的油室内有足够的空间来容纳因温差引起的膨胀，并设有密封泄漏保护装置；
潜水回流泵引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；
潜水回流泵叶轮及转子采用动平衡试验，平衡精度为G6.3；
潜水回流泵定子绕组内及上下轴承位置设有热保护开关，定子腔内设有密封泄漏保护装置。
潜水回流泵的安装导杆能保证设备自由转动、升降、调节各种角度，提升和安装搅拌机不必把池子放空。
潜水回流泵使用寿命：
潜水回流泵在规定的条件下，初次故障前平均运行时间不小于10000小时，整机使用寿命不小于10年。
|
型 号 技术参数 |
QJB-W10 |
|
流 量 m3/h |
916 |
|
扬 程 h |
0.9 |
|
功 率 kw |
10 |
|
叶轮直径 mm |
620 |
|
叶轮转速 r/min |
480 |
|
水 推 力 N |
800 |
|
电机防护等级 |
IP68 |
|
电机绝缘等级 |
F |
|
穿墙管距池顶距离 m |
5.6 |
|
电 源 |
380V , 3ph , 50Hz |
|
数 量 套 |
3 |
江苏杜安环保穿墙泵供货范围：
江苏杜安环保内穿墙泵为为成套装置，并需配备就地控制箱、不锈钢双导杆、不锈钢提升吊链、悬臂、起吊葫芦、穿墙管、拍门、控制箱到设备的电缆等安全运行所必需的附件。
供货范围（包括但不小于以下）
(1) 装配完整的穿墙回流泵
(2) 监控单元
(3) 整套提升装置
(4) 每台穿墙泵需提供至少10m水下电缆
(5) 所有连接附件、预埋件地脚螺栓等；
(6) 三年备品备件

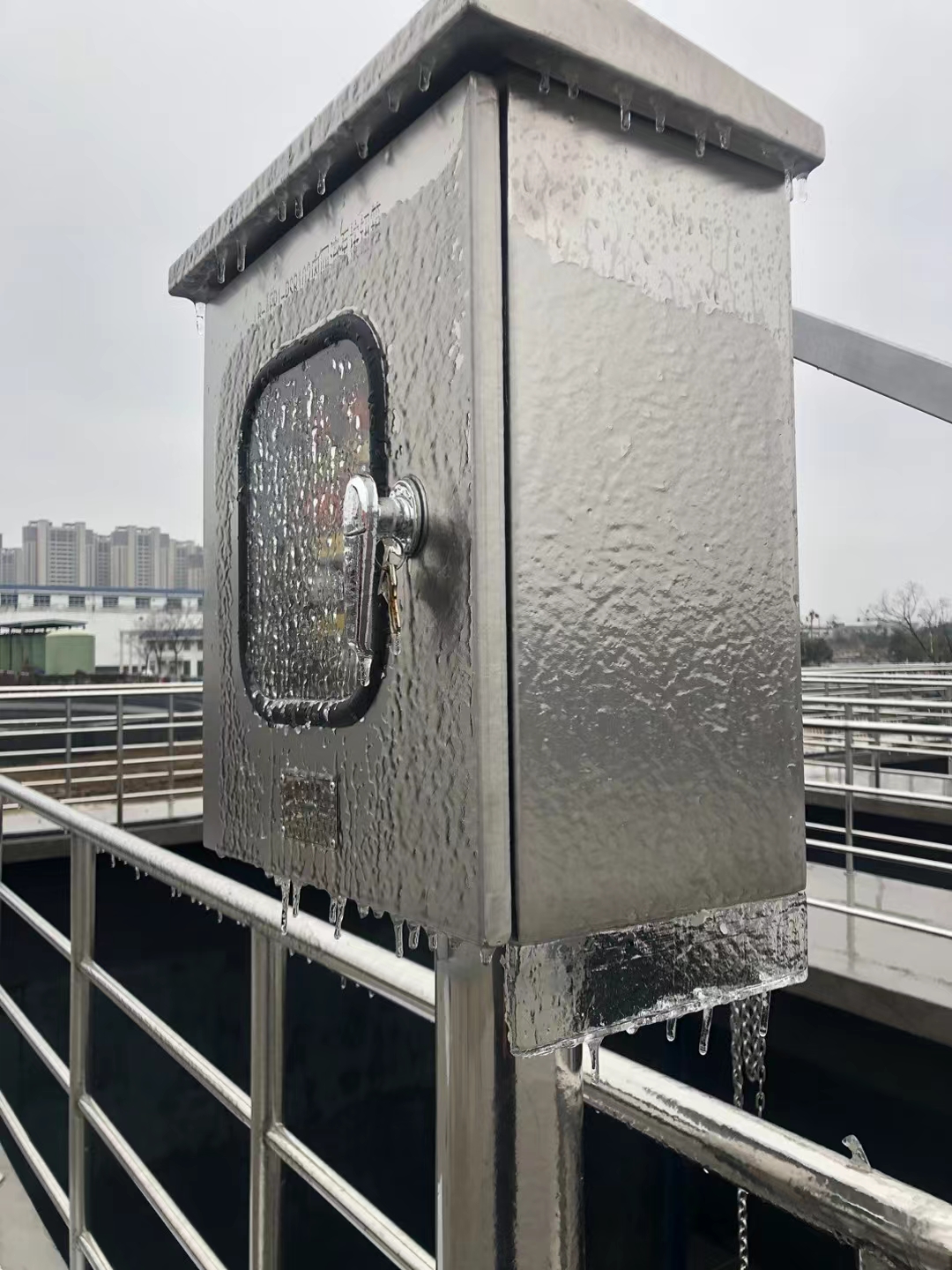

杜安环保设备（江苏）有限公司污泥回流泵配套控制箱安全操作：一、设备操作分“就地”和“自动”两种形式。
1）自动控制。检查电源并确保通电后，将控制柜面板上的选择开关拨至“自动”位置，此时，潜污泵即由中控室进行控制，不需现场人员做任何操作。
2）304不锈钢现场控制控制。
a）检查电源，确保通电。
b）将控制柜面板上的“就地/停/自动”选择开关拨至“就地”位置。
c）按下“启动”按钮，设备运行。
d）按下“停止”按钮，设备停止运行。
e）发生故障后及时检修，待故障排除后重新通电复位运转。
二、严禁污泥泵干运行，运转时联轴器应轻重均匀，无卡住和摩擦声。
三、严禁频繁启动污泥泵，备用泵应每周至少运转一次。
四、每次维修（重新接线）后，正式开车前，一定要确认电动机的转向与泵规定方向一致。
五、每班检查泥泵是否有异常的噪音或震动。
六、运转中泥泵发出异常响声，立即停泵，启用备用泵，同时上报检修。
