深水自吸式潜水射流曝气机技术性能描述

江苏杜安环保通过不断引进前沿技术,大力推行科技创新,在所开发的第一代潜水射流曝气机的基础上研制成功了新型深水自吸式潜水射流曝气机。南京杜安水处理通过系统的研究,总结出全新的设计和试验方法,使产品的总体性能达到了国外同类产品的先进水平,可直接与国外厂家在市场上竞争。新型深水自吸式潜水射流曝气机结构紧凑,操作维护简单、安装方便快捷,在保持低成本特点的同时,性能得到了大幅度的提高,无需压缩空气的条件下,潜水曝气深度可以达到10m,气泡更细密,提高了空气与曝气介质的接触面积,有效提高了氧的转移率。配套的无堵塞潜水电泵采用长江三峡用潜水排污泵的密封技术,大大提高了潜水射流曝气机的可靠性。
1.设备名称 深水自吸式潜水射流曝气机
2.型号 QSB1.5
3.数量 1台
4.主要技术参数
型号 |
QSB1.5 |
功率(kW) |
1.5 |
额定电流(A) |
3.7 |
额定电压(V) |
380 |
转速(r/min) |
2900 |
频率(Hz) |
50 |
绝缘等级 |
F |
进气量(m3/h) |
22 |
增氧能力(kgO2/h) |
1.26 |
进气管口径(mm) |
32 |
5.特点与用途

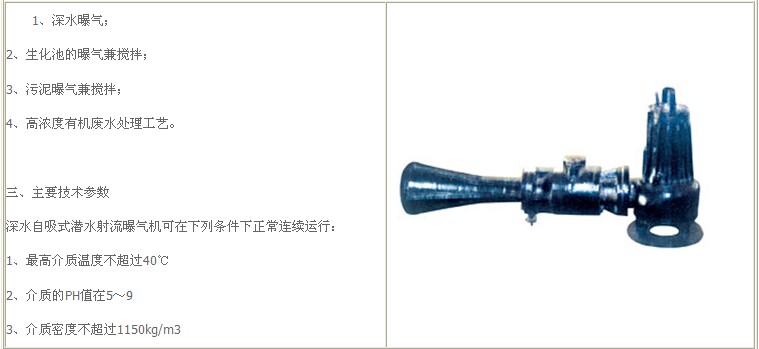

深水自吸式潜水射流曝气机使水体搅动与充氧同时进行,气泡细密,既可获得较高的氧转移率,又具有叶轮无堵塞优点。强有力的单向液流,造成有效的对流循环,且电机负载随水位的变化很小,因此,更适合在水位变化较大的池中应用。无需压缩空气的条件下,潜水曝气深度正常可以达到10m。成本低,安装、维护简捷便利。主要适用范围有:
(1)深水曝气;
(2)生化池的曝气兼搅拌;
(3)污泥曝气兼搅拌;
(4)高浓度有机废水处理工艺。

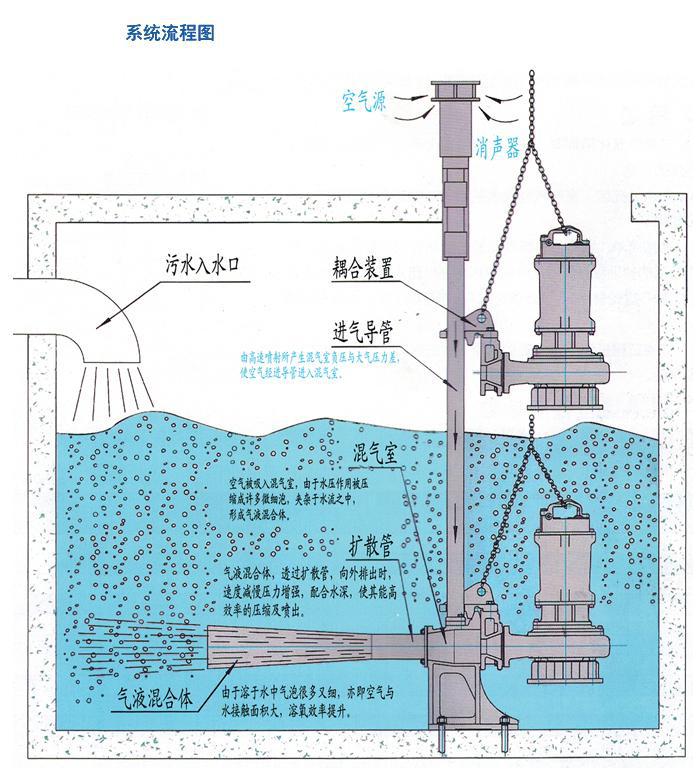

6.结构及工作原理:

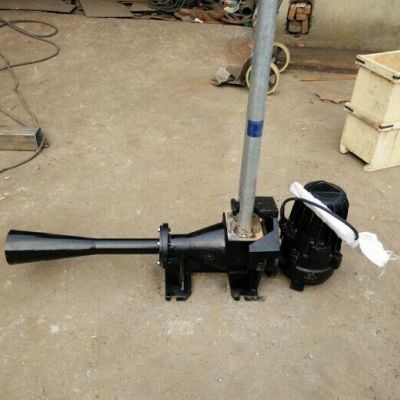

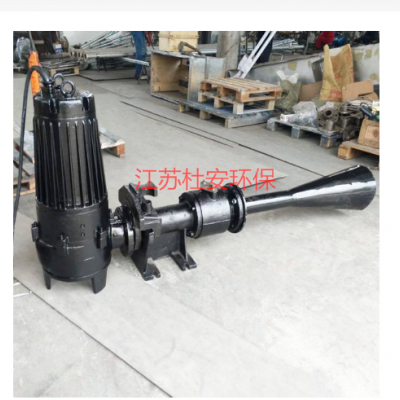

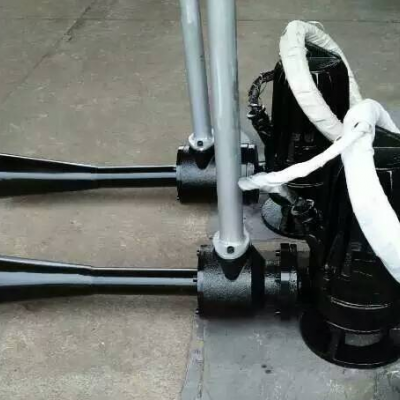

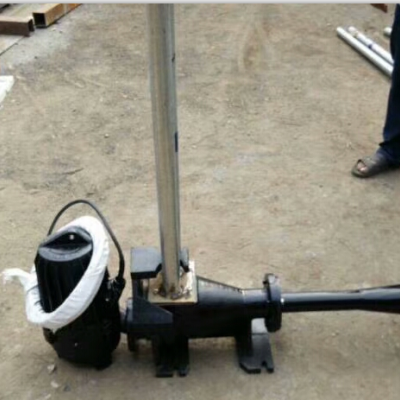

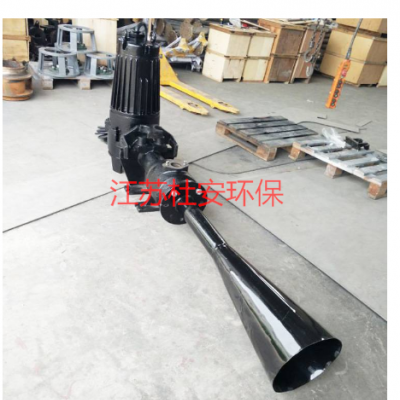

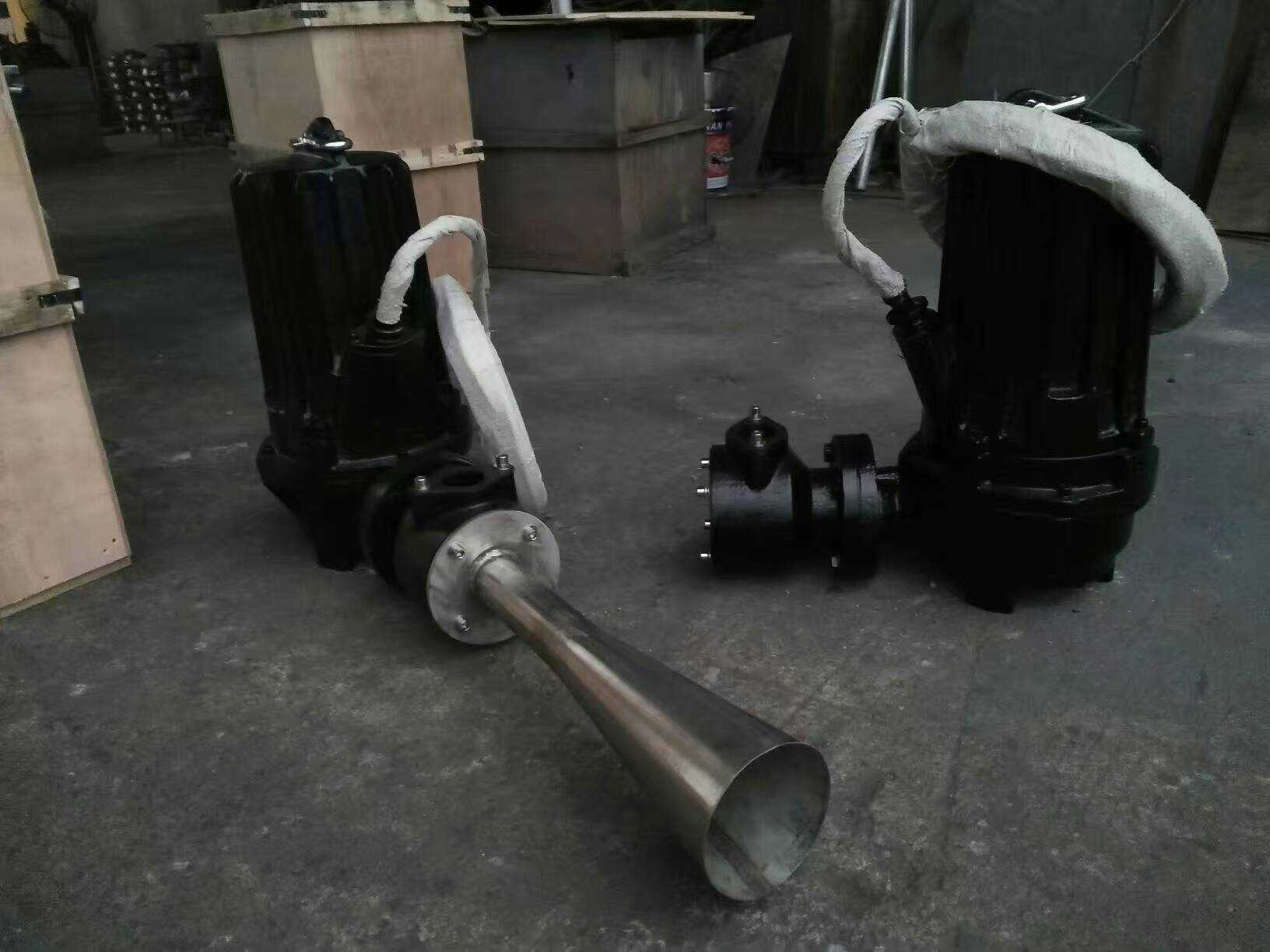

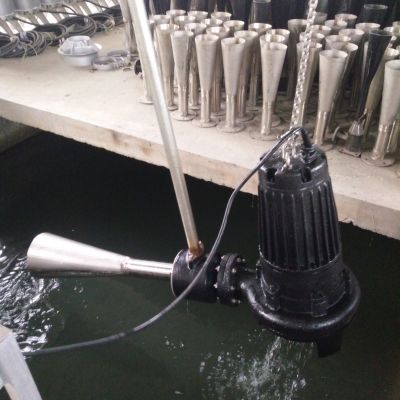

深水自吸式潜水射流曝气机主要由WQ型潜水排污泵、文丘里管、扩散管、进气管及消声器等组成。工作原理为:潜水电泵产生的水流经过喷嘴形成高速水流,在喷嘴周围形成负压由进气管吸入空气,形成液气混合流高速喷射而出,夹带许多气泡的水流在较大面积和深度的水域里涡旋搅拌,完成曝气与增氧功能。
材质:
1曝气专用泵机座、泵壳等用HT250铸铁,具有一定的耐腐蚀性,能承受一定负荷的冲击。
2 曝气专用泵电机轴采用2cr13耐腐蚀材料制造,在结构设计上采取消除应力集中的措施。
3 曝气专用泵的机械密封根据抽送介质情况可分别采用碳化硅或碳化硅、碳化钨/碳化钨、碳化硅/碳化钨材质,机械密封的设计使用寿命为12000小时以上。
4 曝气专用泵的轴承采用进口NSK轴承,其累计设计运行寿命可确保在40000小时以上。
5 潜水射流式曝气机的静密封采用丁晴-70 O型圈。
6 潜水射流式曝气机所有紧固件均采用不锈钢。
7 潜水射流式曝气机进气管材质为镀锌。
8 喷嘴材质为铸铁。
使用三相电源的潜水曝气机,在潜水曝气机初次启动或每次重新安装后都应检查转动方向,转动方向不正确,会降低效率,并损坏水泵。
检查方法为:潜水曝气机在最終安装前,从底部向上看潜水曝气机的吸水口,叶轮按逆时针方向旋转。如果几台潜水暴气机连到一个控制器上,各台暴气机必须单独进行检查。如果旋转方向不正确可以交换控制器上三相线中的任意两条线的位置,就能改变转动方向
射流式水下曝气机质保两年,提供售后现场指导安装调试。
