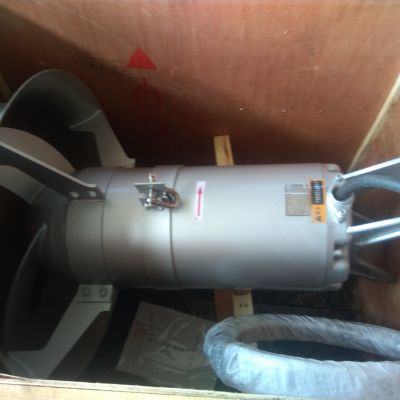

潜水搅拌机技术协议：
高速潜水搅拌机可以被提升和放下，可以方便地卸下进行检查或服务，而无需工作人员进入池体或井中。潜水搅拌机有一个滑动的导杆支架作为其整体的一部分，潜水搅拌器的整个重量受力在一个支架上，导杆支架能够承受搅拌器造成的所有推力。潜水搅拌机及其附件和电缆，潜水搅拌机能够连续浸没在一般不超过深度为20米的水下工作而不损失其水密性。
(1) 壳体：
适应于污水具有酸碱、有机物、热污染、腐蚀性溶液等工作环境。潜水搅拌机壳体的主要材质为304不锈钢；而所有的螺母、螺钉和垫圈则应为不锈钢或更好的材质。
(2) 电机：
电机应根据水深工作的需要，一般选用高绝缘等级(F 级)的标准定子和标准转子组件组装到设计紧凑的潜水搅拌机壳体内。电机功率等级和安装尺寸均应符合I．E．C 国际标准，特别对接线端口设计能够密封，能把电机和外界分隔。
(3)叶轮：
潜水搅拌机叶轮的设计根据潜射流理论，采用水力平衡的无堵塞的拽后设计，可传递对应电动机输出的搅拌效率，在叶片设计时需考虑到防止水草或异物缠绕桨叶的因素。为了获得远流程的流场要求，设有导管式罩。制造完毕后需进行静平衡校验。
(4) 密封装置：
潜水搅拌器由于长期在水下工作，故其密封性是非常重要的。静压密封均采用“O”型橡胶圈。在潜水搅拌机端轴的动密封采用内装单端面大弹簧非平衡的机械密封动、静环，材料为碳化钨或碳化硅。
(6) 监控系统
在每相定子绕组线圈中装入热敏开关，当热敏开关断开时，电机停止运行并报警。在潜水电机油室设置油室漏水传感器：当水渗入油室时，传感器将发出报警信息。在潜水电机定子室设置漏水传感器：定子室中渗入水份时，电机停止运行并报警。热敏开关、油室漏水传感器和定子室漏水传感器经导线引至电机接线盒(接线盒内有端子板，而端子板则应使用弹性“0”型环与电机密封)。接线盒内的接线板应采用穿线压紧杆方式长期固定和连接电缆导线及定子进线。
(7) 动力和控制电缆：
潜水控制电缆和动力电缆的尺寸符合I.E.C标准并提供足够的长度以接入接线箱，且不能拼接。电缆外护套是低吸水性的防泄露氯丁橡胶，并且其机械柔性应能承受电缆进线处的压力。电缆至少能在水下20m处连续使用而不失其防水性能。采用远程的监控工作站则可以利用编程进行远程的实时数据调用、参数修改功能，达到远程监控目的。

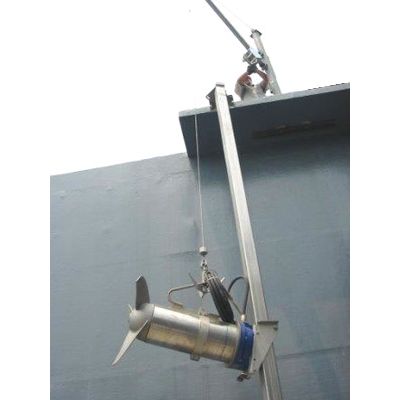

高速潜水搅拌机安装系统说明：

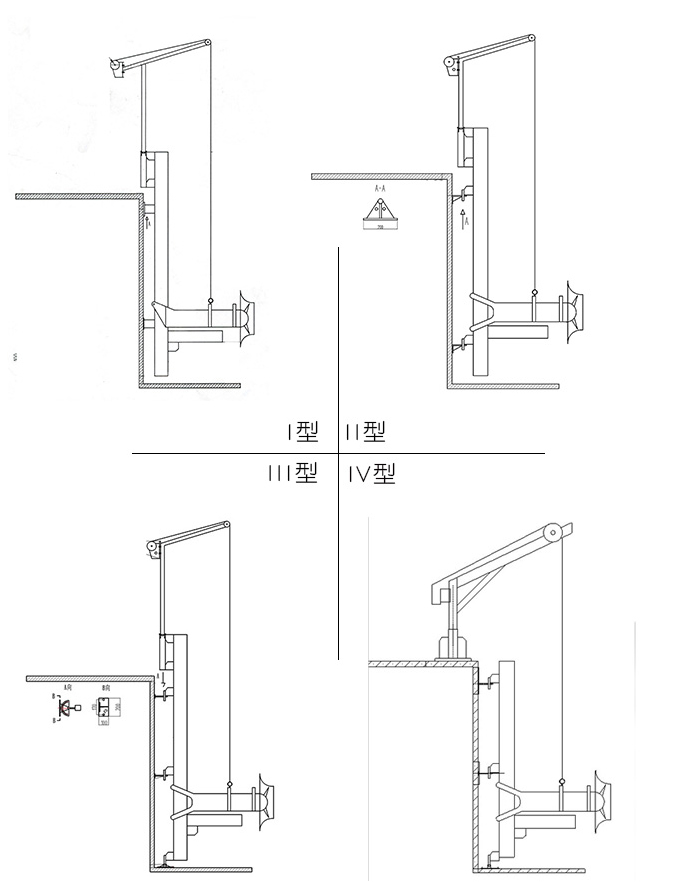

潜水搅拌机安装型式分为四种安装方式。
Ⅰ、Ⅱ、Ⅲ、Ⅳ。这四种安装型式的不同主要是根据搅拌机主机结构特点、重量及使用条件来区分的。

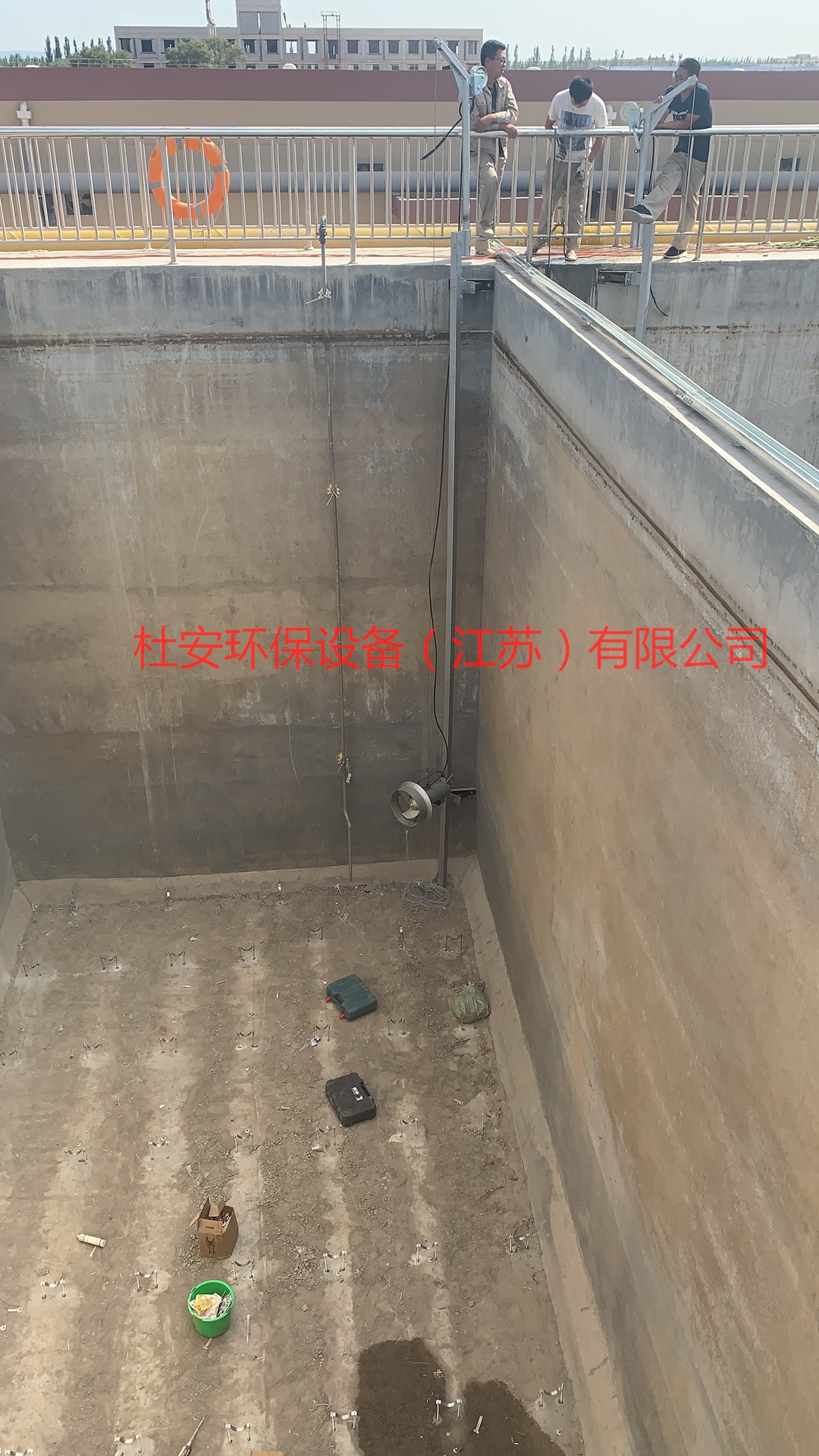

高速潜水搅拌机安装方式具体说明：
1、潜水搅拌机专用安装系统，可在无需排除池中污水的情况下，能快速安装和拆卸搅拌机。
2、安装系统I只适合用于池深≤3m，机型为QJB0.85/8和QJB1.5/6，可在水平方向和垂直方向调节角度。
3、安装II、III，导杆可沿水平方向绕Z轴旋转，较大转角为±60°。
4、当H>5m，在安装系统II、III导杆中间添加一支撑架。
5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定。推荐设预埋件。
6、安装系统材质采用不锈钢和碳钢防腐两种供选择。
7、多台潜水搅拌机可共用一套移动起吊系统。
潜水搅拌机的整体组成部分介绍：
潜水搅拌机，称为液下搅拌机，在操作过程中经常会遇到一些故障。较典型的问题是异响，当这种故障发生时，设备发出很大的响声，可以听到超过十米，检查电流在正常范围内，简单检查也很难发现问题。整个设备可分为三部分：机械师。铝密封组件、齿轮箱和电机，分别对其进行分解、检查、分析和加工。
1、机械密封组件的检验
机械密封原因是机械密封件由于磨损和密封腔进水而导致机械密封失效。机械密封组件被分解，两组机械密封包括机械密封、油封、输出轴、轴承、外壳。对端盖进行清洗和检查，检查轴承和输出轴的相关尺寸，如未发现问题，排除机械密封件的缺陷和排除故障可能性。
2、分析和检验齿轮箱
该设备的齿轮箱加工精度高，热处理好，齿轮箱清洗充分，齿轮、齿轮轴、轴承仔细检查，齿面光滑、无点蚀、交叉，齿轮啮合侧间隙正常，齿形HA。无明显磨损，各轴承径向和轴向游隙正常，内外环及滚子表面无点蚀，整体质量好，各轴轴向间隙合理，活动盘的输出轴，活动自由，无壳现象。n，没有异常响声。可以排除齿轮箱的故障。
3、电机故障
电动机故障性能：在分解电机前，将其转为空气，以发现问题。如果电机发出异常声音，振动非常大；电机轴轴套发出咝咝声，电机气举不到2分钟达到几十度和热。轴承内圈因点蚀而产生梨皮点蚀区。表面粗糙、暗淡、光泽。点蚀孔明显可见。骨架油封内环损坏，轴承内圈和轴套及相应轴颈有运行圆圈形成的黑点。
由于轴承内圈的点蚀，形成了梨形点蚀区，当轴承滚子经过时，存在明显的滞后和噪声，可能是潜水搅拌机电机异常噪声的根本原因，通过改变轴承来解决这一问题。
4、有待解释的问题
1）电机的转子轴是推流装置的基准。除了修理基准外，还需要对所有部件进行分解和检查，更换损坏的部件，恢复设备的性能。
2）潜水装具的大修时间一般为5～6年。
3）轴的小颈的常用处理方法是增加零件的方法，即转动截面的直径，增加轴套，利用内孔与轴的干涉配合，以及外表面以满足所需的尺寸，或者更换电机转子轴，充分解决问题。
杜安环保QJB潜水搅拌机的四种安装方式：

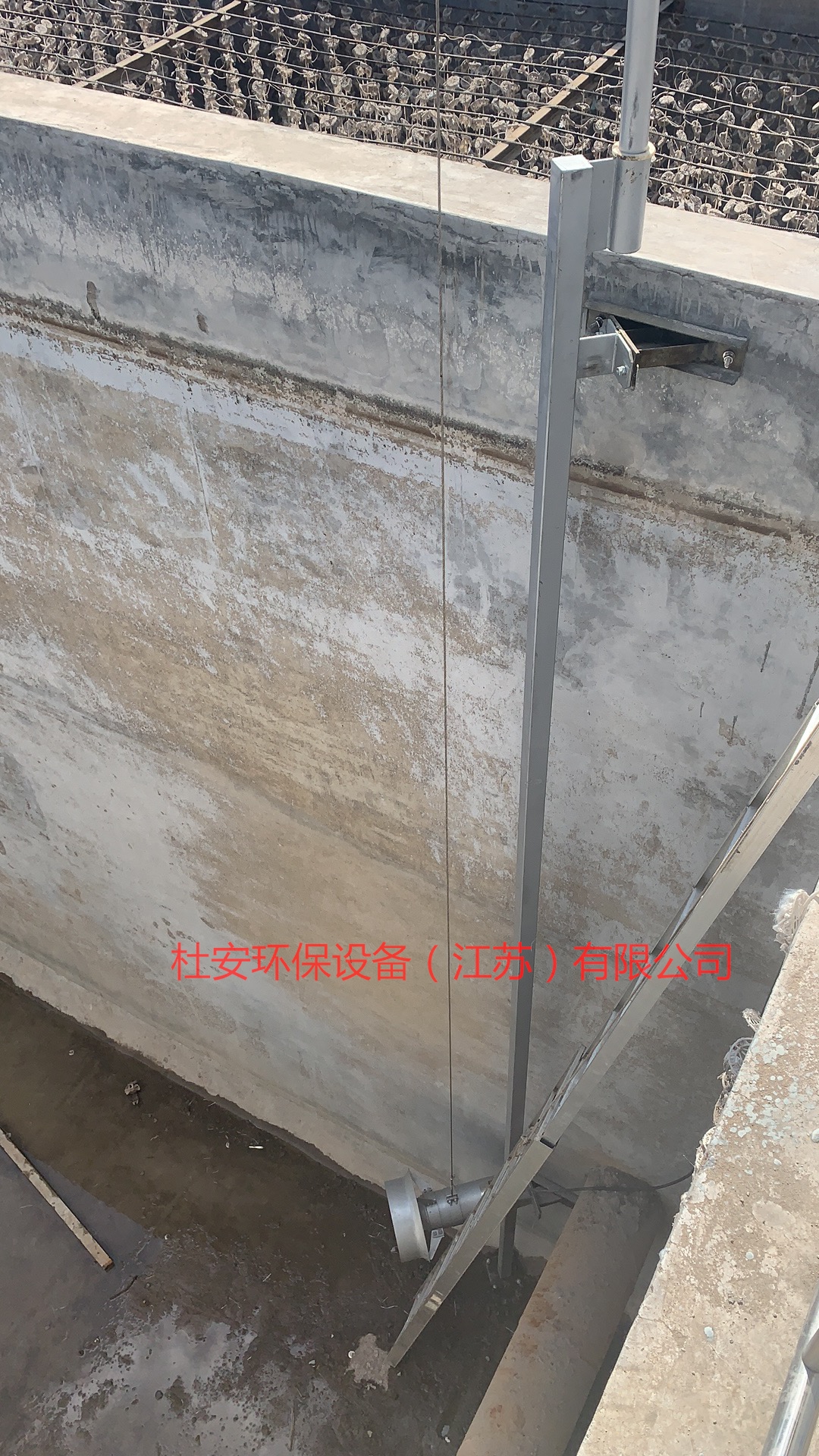

QJB潜水搅拌机的安装系统，一共有四种安装方式，可以根据现场实际情况选取其中一种。
安装系统一安装顺序：支撑架(上) →上转盘→导杆→支撑架(下)→潜水搅拌机(含下转盘)→按要求调整潜水搅拌机角度→电缆膨胀钩→电缆固定夹。
安装系统二安装顺序：底座→导杆→支座→支撑架(中)→起吊架→手拉葫芦→起吊环链→潜水搅拌机→按要求调整潜水搅拌机角度→电缆膨胀钩 → 电缆固定夹。
安装系统三安装顺序：底座 →导杆→支撑架(上)→支撑架(中)→吊架座→起吊架→手拉葫芦→起吊环链→潜水搅拌机→按要求调整潜水搅拌机角度→电缆膨胀钩→电缆固定夹。
安装系统四安装顺序：导杆→托架→ 吊架座→起吊架→手拉葫芦→起吊环链→潜水搅拌机→电缆膨胀钩→电缆固定夹。
